POÊLE À PELLETS (ou GRANULÉS DE BOIS) Chapitre 3
MANUEL D'INSTALLATION ET MODE D'EMPLOI page 31
Installation et montage Service technique - Droits réservés à MCZ GROUP S.p.A. - Reproduction
interdite
3.4.
RACCORDEMENT INSTALLATION HYDRAULIQUE
IMPORTANT !
Le raccordement du poêle à l'installation hydraulique
doit être EXCLUSIVEMENT effectué par un personnel
spécialisé, qui peut effectuer l'installation
conformément et en respectant les dispositions de loi
en vigueur dans le pays d'installation.
La société MCZ décline toute responsabilité en cas de
dommages matériels et corporels ou en cas de
mauvais fonctionnement, au cas où ne seraient pas
respectées les recommandations indiquées ci-dessus.

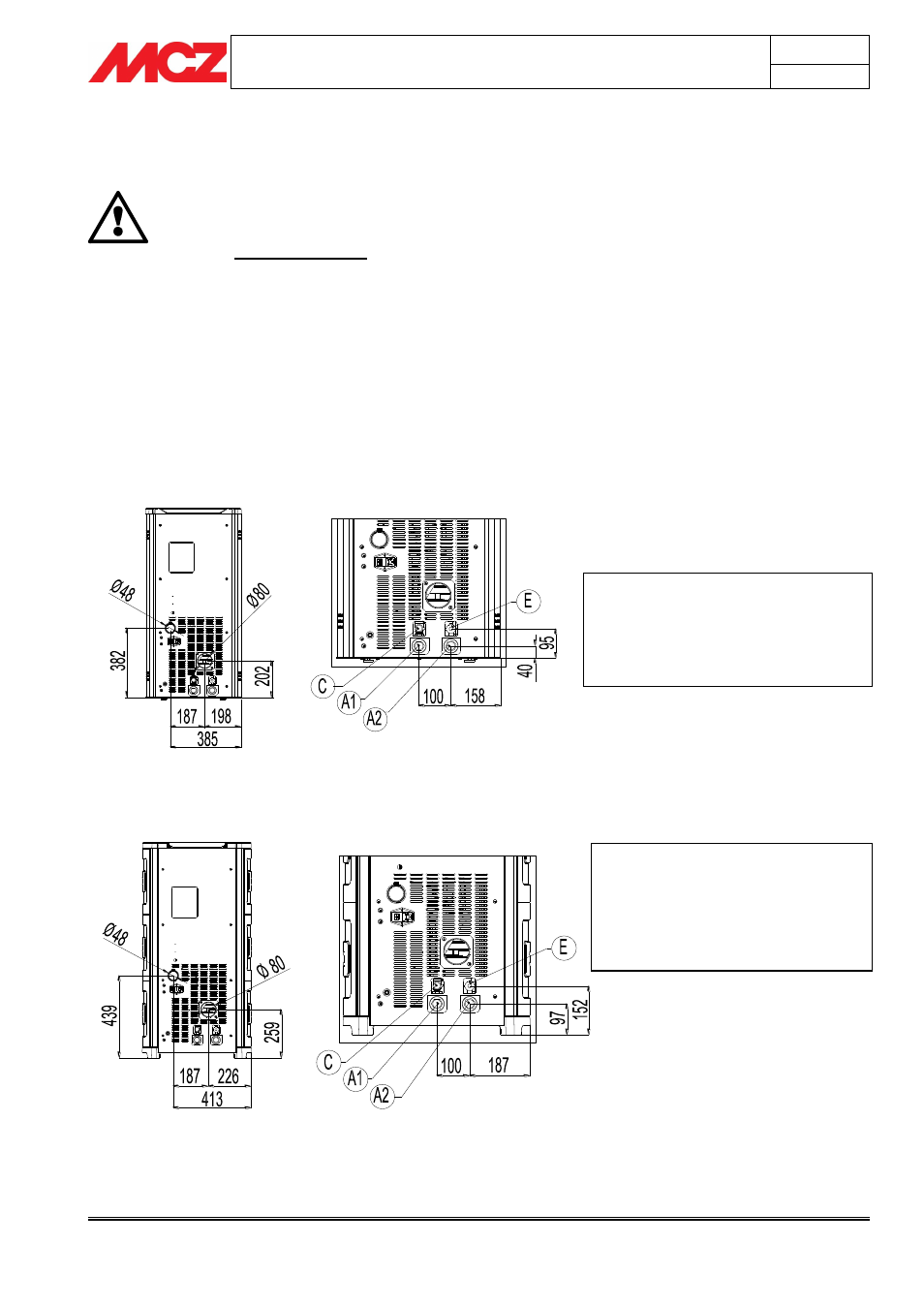

SCHÉMA DE RACCORDEMENT DU POÊLE EGO-STAR HYDRO
SCHÉMA DE RACCORDEMENT DU POÊLE SUITE-CLUB HYDRO
A1=Refoulement eau chauffage 3/4”M
A2=Retour eau chauffage 3/4”M
C=Vanne de sécurité 3 bar – 1/2”F
E=Vidange installation 1/2”F
A1=Refoulement eau chauffage
3/4”M
A2=Retour eau chauffage 3/4”M
C=Vanne de sécurité 3 bar – 1/2”F
E=Vidange installation 1/2”F
