POÊLE À PELLETS (ou GRANULÉS DE BOIS) Chapitre 3
MANUEL D'INSTALLATION ET MODE D'EMPLOI page 28
Installation et montage Service technique - Droits réservés à MCZ GROUP S.p.A. - Reproduction
interdite
3.3.3. Montage du panneau inférieur – Poêles Suite et Club
Le poêle est donc livré avec tous les carreaux de céramique emballés.
Avant de monter les carreaux latéraux et le dessus, il faut insérer les
panneau inférieur.
Procéder de la manière suivante :
 Retirer sur le côté droit (côté poignée) de la partie supérieure
la grille en tôle microperforée B en enlevant les deux vis C.
 Retirer la vis D sur la tôle E de manière à ce que le profil A
ne soit plus bloqué.
 Soulever légèrement la tôle E et retirer le profil A.
 Pour retirer le profil A, le soulever (en l'extrayant de
l'embase) et l'incliner légèrement de manière à ce que les
chevilles insérées sur l'embase sortent.
 Prendre le panneau inférieur F et l'insérer de la droite (côté
poignée) vers la gauche de manière à ce qu'il entre
exactement dans le logement prévu à cet effet.
 Réinsérer le profil A en faisant entrer les chevilles sur
l'embase et soulever la tôle E de manière à aligner de
nouveau le profil “A”. Faire en sorte que les chevilles
supérieures du profil “A” s'insèrent dans les logements de la
tôle “E”.
 Fermer avec la vis D la tôle E qui bloque le profil A
 Avant de remonter les grilles B avec les deux vis C, insérer
aussi les carreaux latéraux (Voir par.3.3.4)
A
B
C
C
D
E
A
F

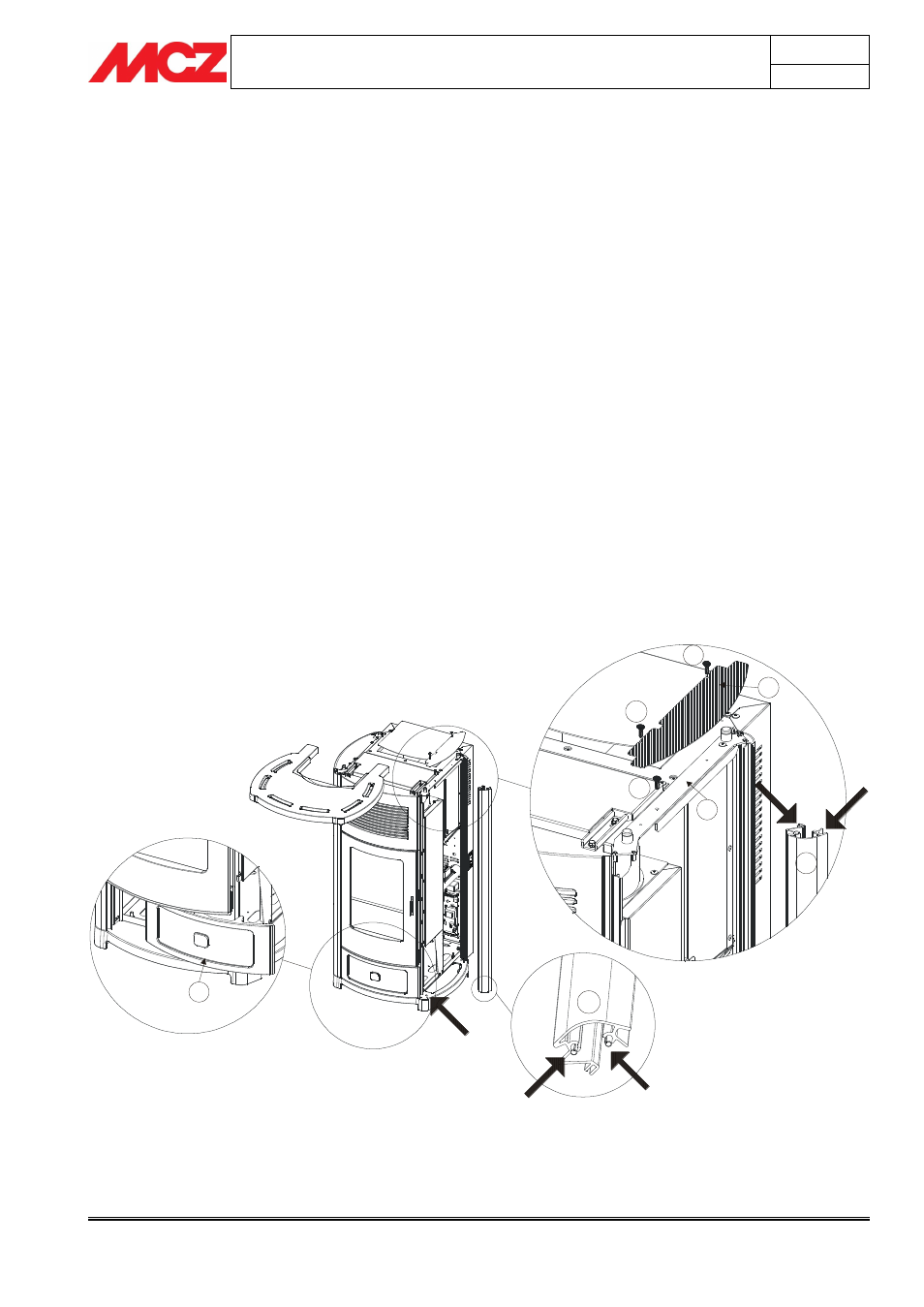

Figure 8 – Montage du panneau frontal inférieur
