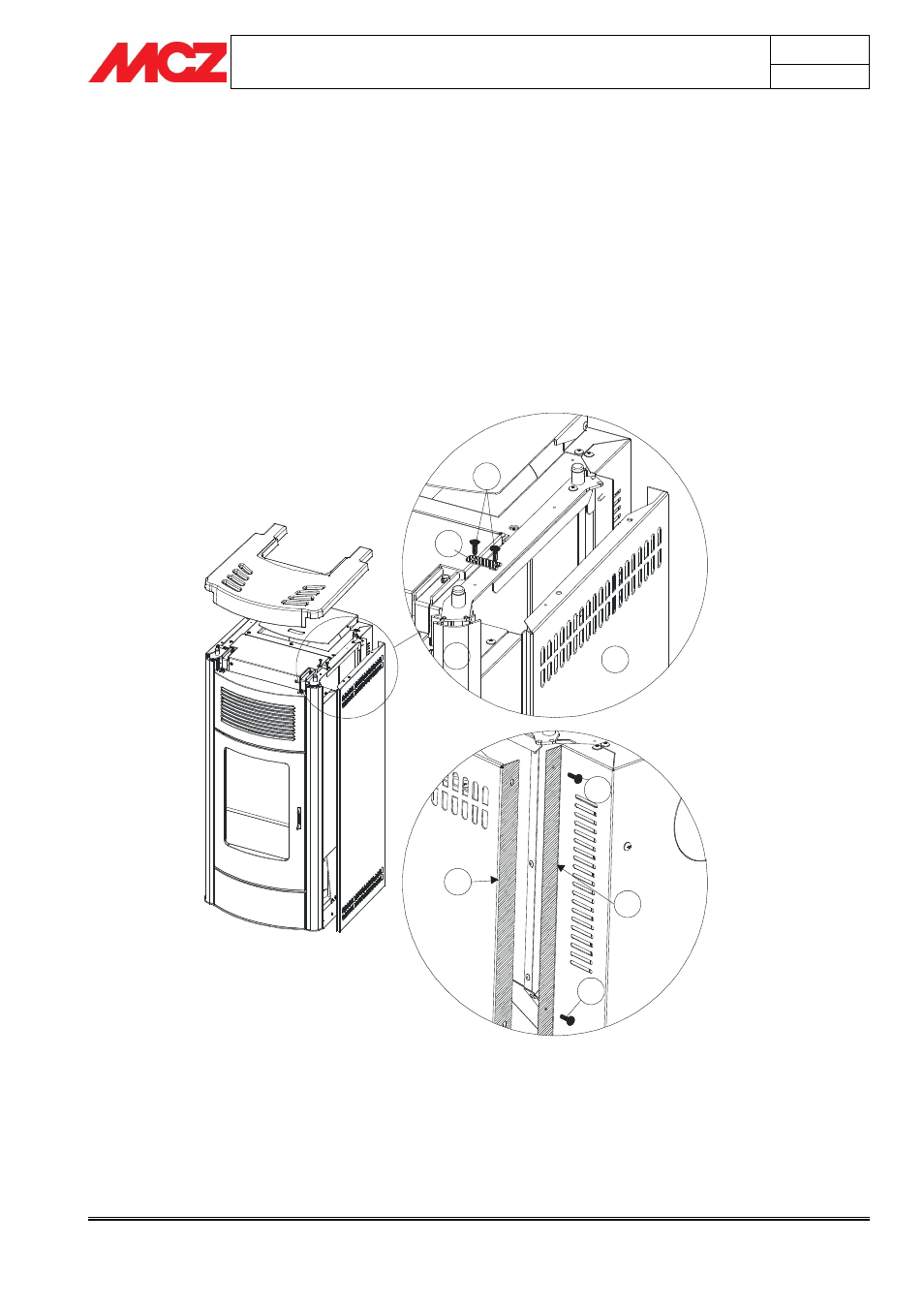

3.3.6. Montage des côtés du poêle MUSA
Retirer le dessus en fonte, prendre les côtés A (un pour le côté droit et
un pour celui de gauche) et les insérer sur les glissières du profil B en
faisant attention à ce que la partie arrière du côté E (celle avec un pli
de 90°) soit superposée au pli en tôle de la structure F et que la partie
inférieure du côté s'enfile dans les chevilles présentes sur l'embase.
Prendre la plaque C fournie et la fixer avec les deux vis D, sur la partie
supérieure à hauteur de la structure et du côté.
Le côté arrière doit être fixé avec les quatre vis G fournies avec la
structure du poêle.
Lorsque seront montés les deux côtés en acier A, repositionner le
dessus en fonte.
