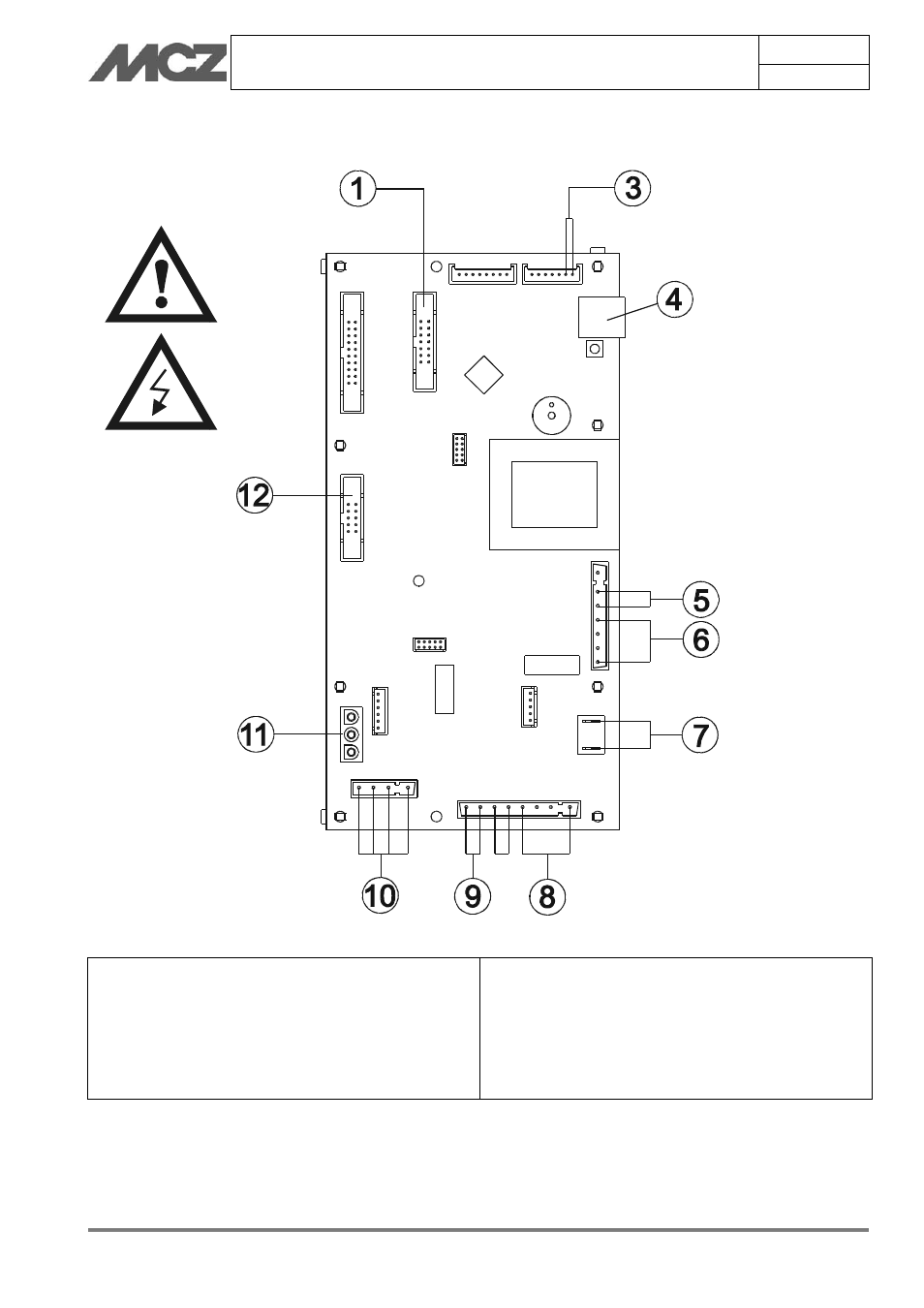

10. SCHÉMAS ÉLECTRIQUES
LÉGENDE DES CABLAGES CARTE MÈRE
1. Panneau d'urgence
3. Sonde pour fumées
4. Connexion modem
5. Interrupteur
6. Bougie
7. Volet d'expulsion des fumées 8. Motoréducteur
9. Thermostat à contact
10. Ventilateur d'air
11. Contrôle des tours du volet d'expulsion de
fumées
12. Capteur de débit de l'air
N.B. Les câblages électriques des composants sont équipés de connecteurs pré-câblés dont la mesure est
différente les uns des autres.
