3.5. MONTAGE DE L'HABILLAGE
3.5.1.
Montage des panneaux fontaux et des grilles
Le poêle est livré avec la partie supérieure, les grilles et les panneaux
frontaux emballés séparément. Avant de continuer, désemballer tous
les éléments.
A
B
C
D
F
G
E
m
m

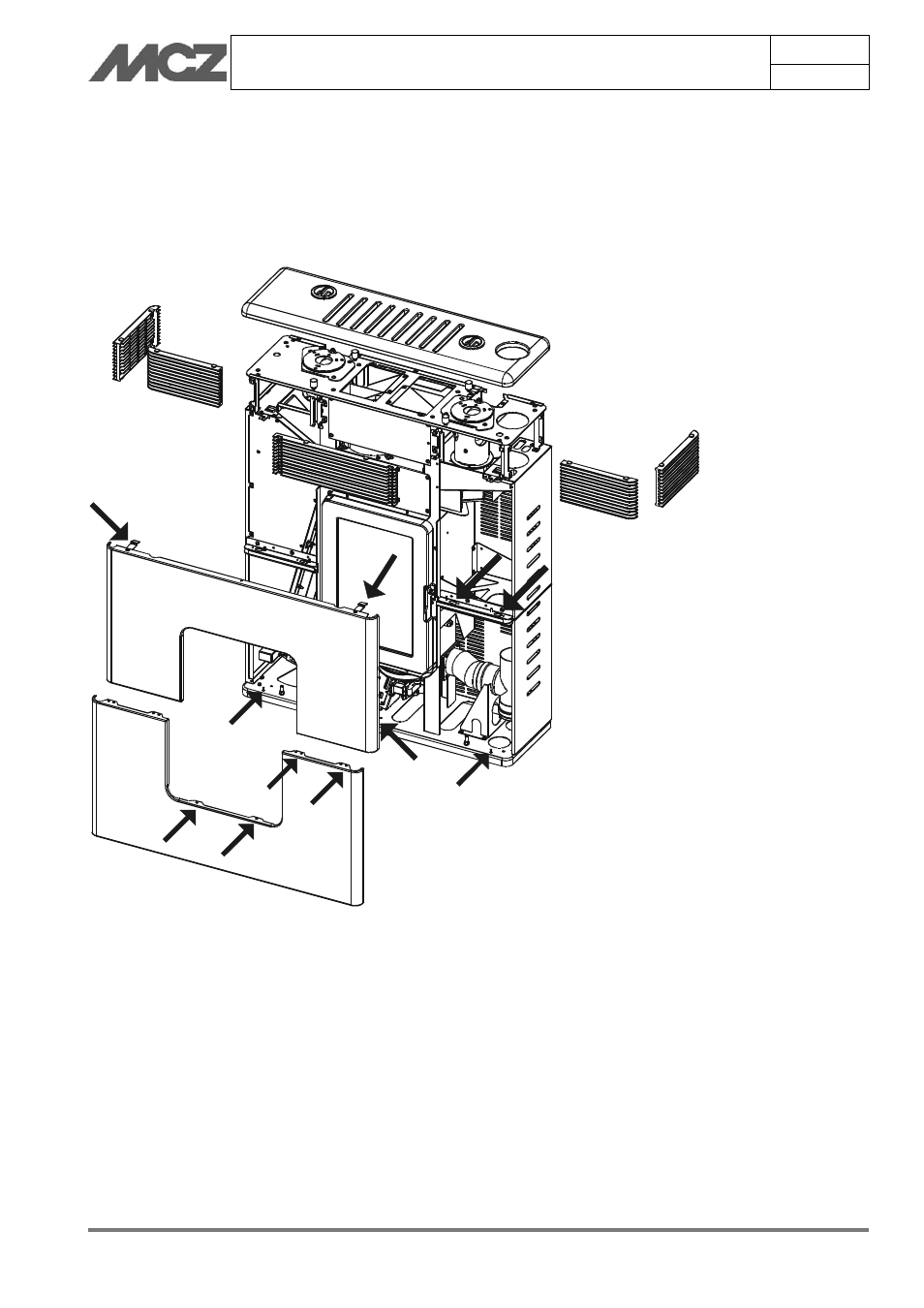

Pour monter les panneaux frontaux, procéder comme suit :
 Prendre le panneau A, l'encastrer dans les broches présentes
sur la partie basse du poêle. Puis, utiliser les vis fournies et
fixer le panneau à la structure (deux vis à droite et deux vis à
gauche. En outre, le panneau doit être bloqué au centre ;
ouvrir la porte et dans la partie basse mettre les deux autres
vis). Les vis à placer dans la partie centrale (sous la porte)
sont noires.
 À ce stade et toujours de la même façon, il est possible de
fixer le panneau B. Dans la partie en-dessous du panneau,
l'encastrer dans les broches. Dans la partie centrale sous la
porte il doit être fixé à la structure avec deux vis (toujours
noires). Dans la partie supérieure, deux ressorts se bloquent
en s'encastrant à la structure.
