POÊLES À PELLETS Chapitre 3
MANUEL D'INSTALLATION ET D'UTILISATION page
24
Installation et montage Service technique - Droits réservés à MCZ Group S.p.A. - Reproduction interdite
Pour monter les grilles, procéder comme suit :
 Prendre les grilles (C-D-F-G) (toutes identiques) et les fixer
à la structure du poêle à l'aide des 4 vis fournies pour
chacune d'entre elles (2 par côtés). Effectuer la même
opération avec la grille centrale E.
3.5.2.

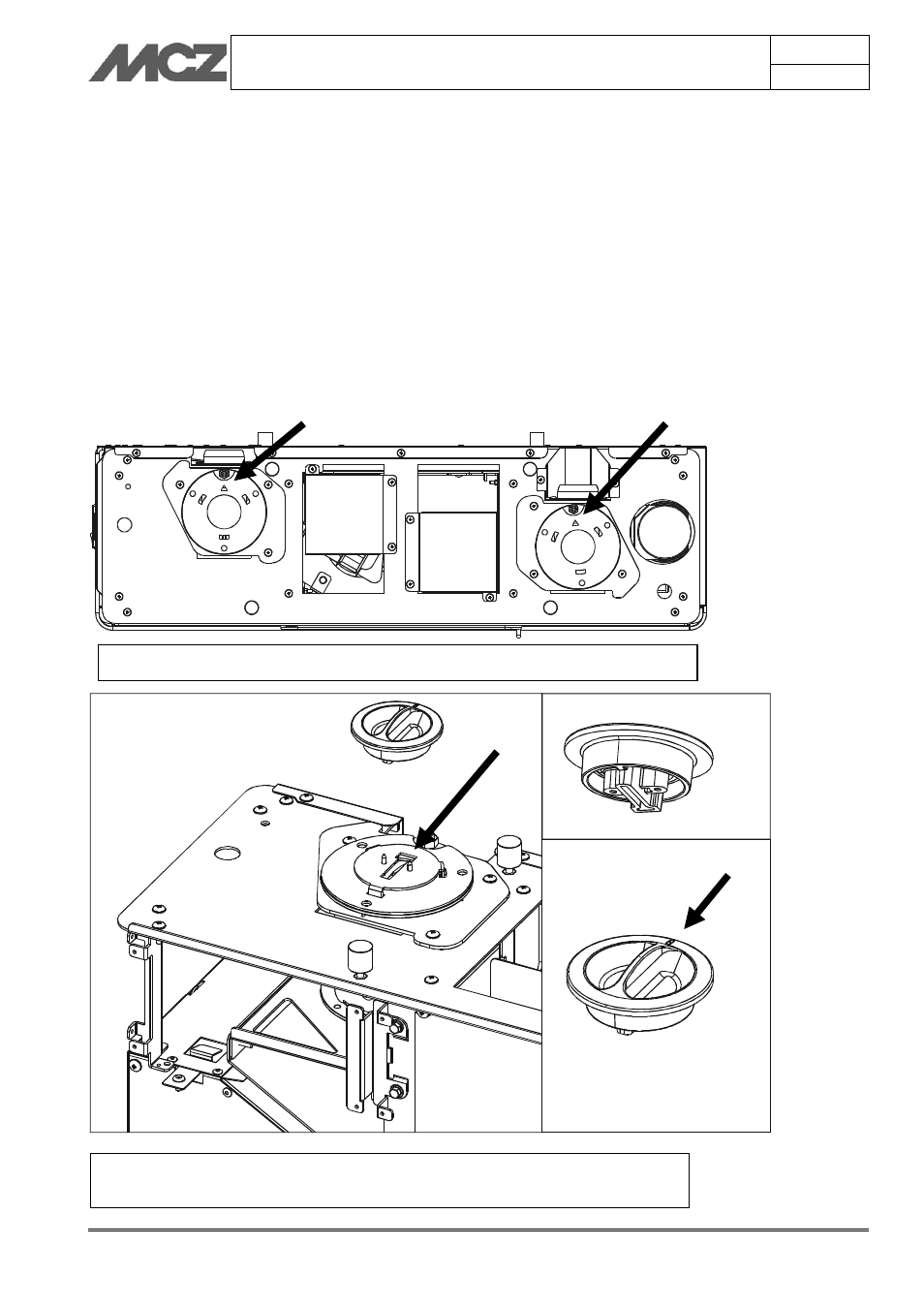

Montage de la partie supérieure
La partie supérieure se positionne simplement en l'appuyant sur la
structure du poêle.
Pour assurer un positionnement régulier et le fonctionnement des
poignées, il est nécessaire durant cette étape que le talon sur la
poignée coïncide avec le « triangle » ∆ de la structure.
Cette opération de centrage est indispensable pour pouvoir diriger l'air
dans la position désirée.
1- POSITION « TRIANGLE » ∆ VERS L'ARRIÈRE DU POÊLE
2- POSITION TALON POIGNÉE DANS LA MÊME POSITION QUE CELLE DU
« TRIANGLE » ∆
