MCZ Philo Manuel d'utilisation
Page 14
POÊLES À PELLETS
Chapitre 2
MANUEL D'INSTALLATION ET D'UTILISATION
page
14
Notions théoriques pour l'installation
Service technique - Droits réservés à MCZ Group S.p.A. - Reproduction interdite

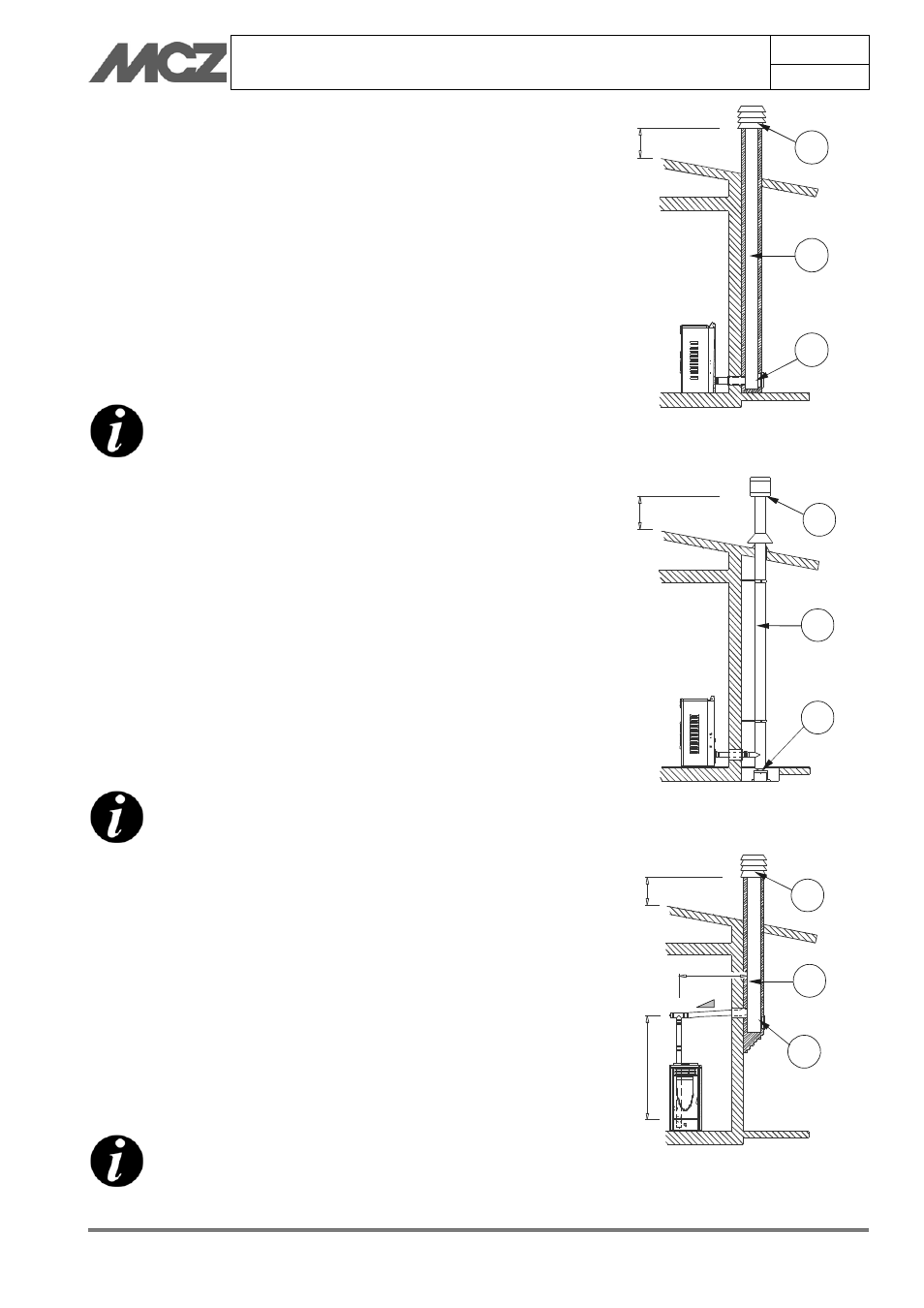

2.6. RACCORDEMENT AU CONDUIT DE FUMÉE
Le conduit de fumée doit présenter des dimensions internes inférieures à
20 x 20 cm ou un diamètre maximal de 20 cm ; dans le cas de dimensions
supérieures ou de conditions impropres du conduit de fumée (ex. présence
de fissures, faible isolation, etc.), il est conseillé d'insérer dans le conduit
de fumée un tuyau en acier inox de diamètre approprié et ce, sur toute la
longueur, jusqu'au faîte.
Vérifier avec des outils adaptés que le tirage est de 10 Pa minimum.
Prévoir à la base du conduit de fumée une trappe de visite pour le contrôle
périodique et le nettoyage qui doit se faire chaque année.
Garantir l'étanchéité au raccordement du conduit de fumée en utilisant les
raccords et les tuyaux conseillés par MCZ.
Contrôler impérativement qu'une sortie de toit anti-vent est bien installée
selon les normes en vigueur.
Ce type de raccordement, même en présence d'une
coupure momentanée d'électricité, assure l'évacuation
des fumées.
2.7. RACCORDEMENT À UN CONDUIT EXTÉRIEUR
AVEC TUYAU ISOLÉ OU À DOUBLE PAROI
Le conduit extérieur doit présenter des dimensions internes minimales de
10 x 10 cm ou un diamètre de 10 cm et maximales de 20 x 20 cm ou un
diamètre de 20 cm.
Vérifier avec des outils adaptés que le tirage est de 10 Pa.
Seuls des tuyaux isolés (double paroi) en acier inox lisses à l'intérieur et
fixés au mur doivent être utilisés (les tuyaux en inox flexibles ne sont pas
autorisés).
Prévoir à la base du conduit vertical extérieur une trappe de visite pour les
contrôles périodiques et le nettoyage qui doit se faire chaque année.
Garantir l'étanchéité au raccordement du conduit de fumée en utilisant les
raccords et les tuyaux conseillés par MCZ.
Contrôler impérativement qu'une sortie de toit anti-vent est bien installée
selon les normes en vigueur.
Ce type de raccordement, même en présence d'une
coupure momentanée d'électricité, assure l'évacuation
des fumées.
2.8. RACCORDEMENT AU CONDUIT DE FUMEE
Le raccordement entre le poêle et le conduit de fumée, pour un
fonctionnement correct, ne doit pas être inférieur à 3 % d'inclinaison au
niveau des tronçons horizontaux. Sa longueur totale ne doit pas
dépasser les 2/3 mètres et le tronçon vertical d'un raccord en « T » à
un autre (changement de direction) ne doit pas être inférieur à 1,5 mètre.
Vérifier avec des outils adaptés que le tirage est de 10 Pa minimum.
Prévoir à la base du conduit de fumée une trappe de visite pour les
contrôles périodiques et le nettoyage qui doit se faire chaque année.
Garantir l'étanchéité au raccordement du conduit de fumée en utilisant les
raccords et les tuyaux conseillés par MCZ.
Contrôler impérativement qu'une sortie de toit anti-vent est bien installée
selon les normes en vigueur.
Ce type de raccordement, même en présence d'une
coupure momentanée d'électricité, assure l'évacuation
des fumées.
0,5 mt.
1
2
3
1) Sortie de toit anti-vent
2) Conduit de fumée
3) Trappe de visite
0,5 mt.
2
1
3
1) Sortie de toit anti-vent
2) Conduit de fumée
3) Trappe de visite
3-5 %
2 - 3 mt. MAX
0,5 mt.
H
>
1
,5
m
t.
3
2
1
1) Sortie de toit anti-vent
2) Conduit de fumée
3) Trappe de visite
