POÊLE A GRANULÉS DE BOIS (PELLET) Chapitre 7
MANUEL D’INSTALLATION ET MODE D’EMPLOI page
60
Pièces détachées Service technique – Tous droits réservés Sté MCZ SPA – Reproduction interdite

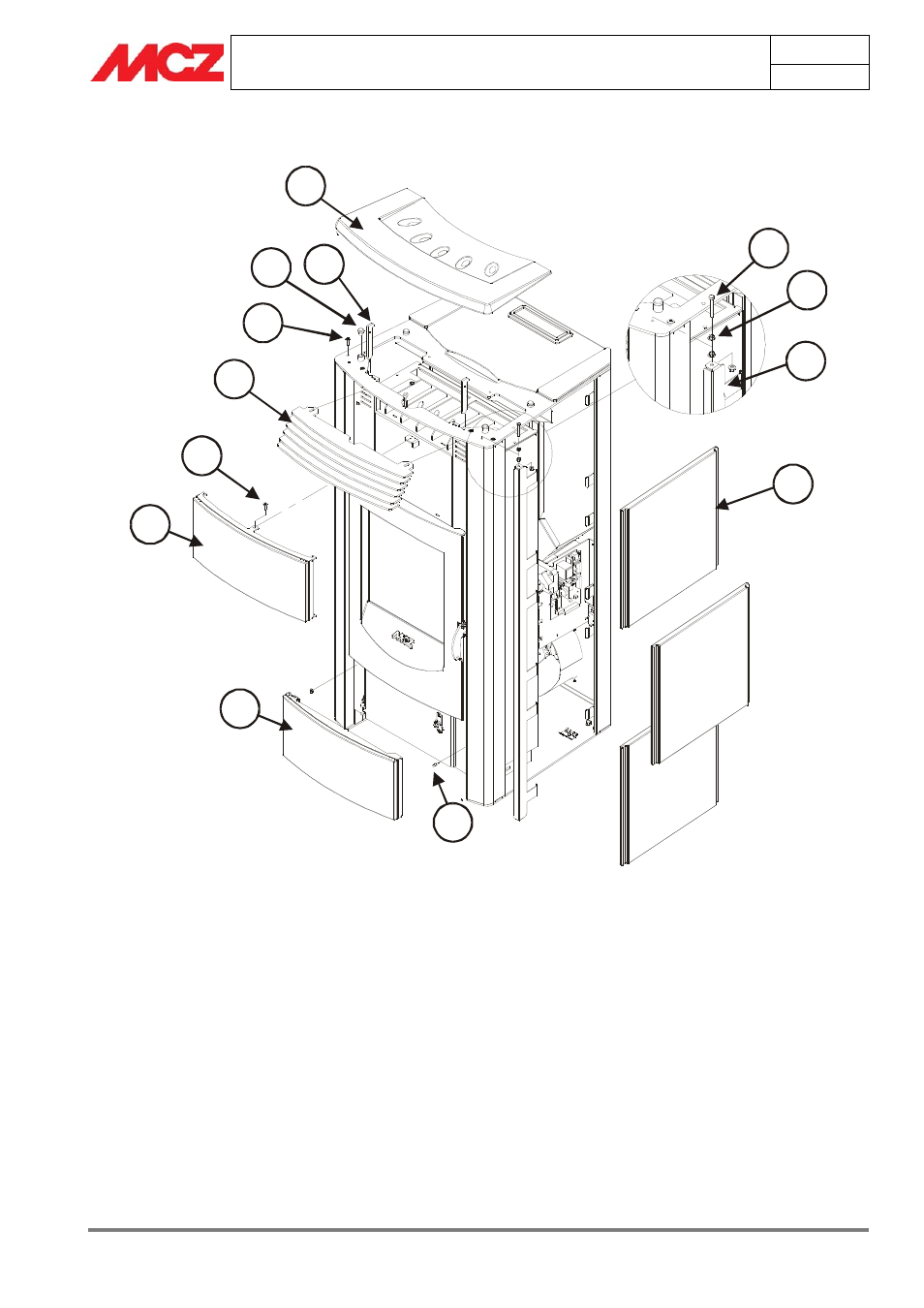

7.3.7. Habillages en céramique NOVA AIR et MULTIAIR
1
2
5
4
4
9
8 7
6
10
3
11
12
1. Pivot pour blocage porte
2. Panneau frontal inférieur en majolique POLAR
3. Écrou de fixation du pivot de la patte
4. Vis de fixation
5. Panneau frontal supérieur en majolique POLAR
6. Grille de sortie air chaud
7. Caoutchouc anti-chocs
8. Pivot de fixation grille frontale
9. Dessus en céramique POLAR
10. Pivot patte de fixation des carreaux en céramique
latéraux
11. Patte de fixation des carreaux en céramique latéraux
12. Carreaux en céramique latéraux POLAR
