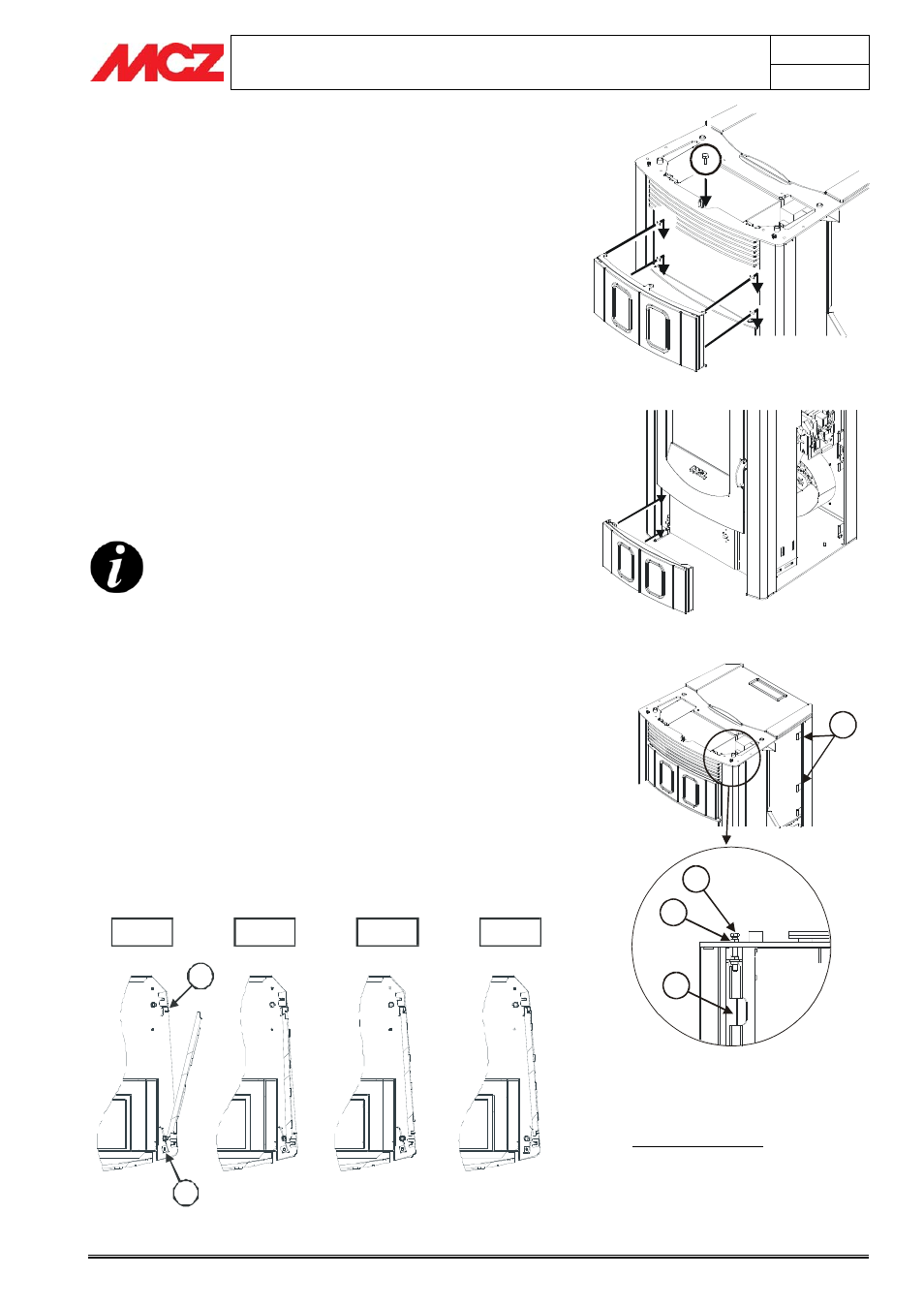

3.4. MONTAGE DE L'HABILLAGE EN CÉRAMIQUE
POUR POLAR ET NOVA.
3.4.1. Montage du panneau supérieur :
Prendre le panneau et l'insérer en faisant en sorte que les crochets
latéraux s'insèrent dans les fissures positionnées sur la partie haute du
cadre. Une fois inséré, pousser vers le bas et bloquer le tout à l'aide de
la vis auto taraudeuse fournie.
Figure 7
3.4.2. Montage du panneau inférieur
Enlever les deux écrous pré montés sur la partie inférieure du cadre à
côté de la porte du compartiment pour cendres. Prendre le panneau
inférieur, ouvrir la charnière et la monter en utilisant les deux vis
laissées précédemment sans écrous. Contrôler l'alignement et serrer les
écrous.
Figure 8
3.4.3. Montage des carreaux latéraux
LE MONTAGE DES CARREAUX DOIT TOUJOURS
COMMENCER PAR LE BAS.
1. Tourner la vis K de façon à amener la tige H en contact avec la
structure. Appliquer le carreau d'abord du côté de la tige H et
successivement enfiler la partie opposée dans le logement
prévu à cet effet sur les crochets fixes G.
Figure 10 - phase 1
2. Tourner le carreau vers l'extérieur du poêle de façon à ce que
le bord avant resté libre aille s'appuyer sur le montant.
Figure
10 - phase 2
3. Répéter les points 1-2-3 pour tous les carreaux du côté.
Figure
10 - phase 3
4. Tourner la vis K de façon à ce que la tige H raccordée pousse
les carreaux vers le montant. À l'aide d'une autre clé, serrer
l'écrou L pour bloquer de façon permanente le système.
Figure
10 - phase 4
5. Répéter les opérations décrites sur l'autre côté.
Phase 1
H
G
Phase 2
Phase 3
Phase 4
Légende Figures 9 et 10
G - Crochets fixes arrière
H - Tige de blocage avant
L - Écrou de blocage
K - Vis de blocage
Figure 7 – Montage du panneau frontal supérieur
Figure 8 – Montage du panneau frontal inférieur
Figure 9 – Vue de côté du système de fixation
des carreaux en céramique latéraux
Figure 10 – Vue de haut du système de
fixation des carreaux en céramique latéraux
