POÊLE A GRANULÉS DE BOIS (PELLET) Chapitre 7
MANUEL D’INSTALLATION ET MODE D’EMPLOI page
58
Pièces détachées Service technique – Tous droits réservés Sté MCZ SPA – Reproduction interdite

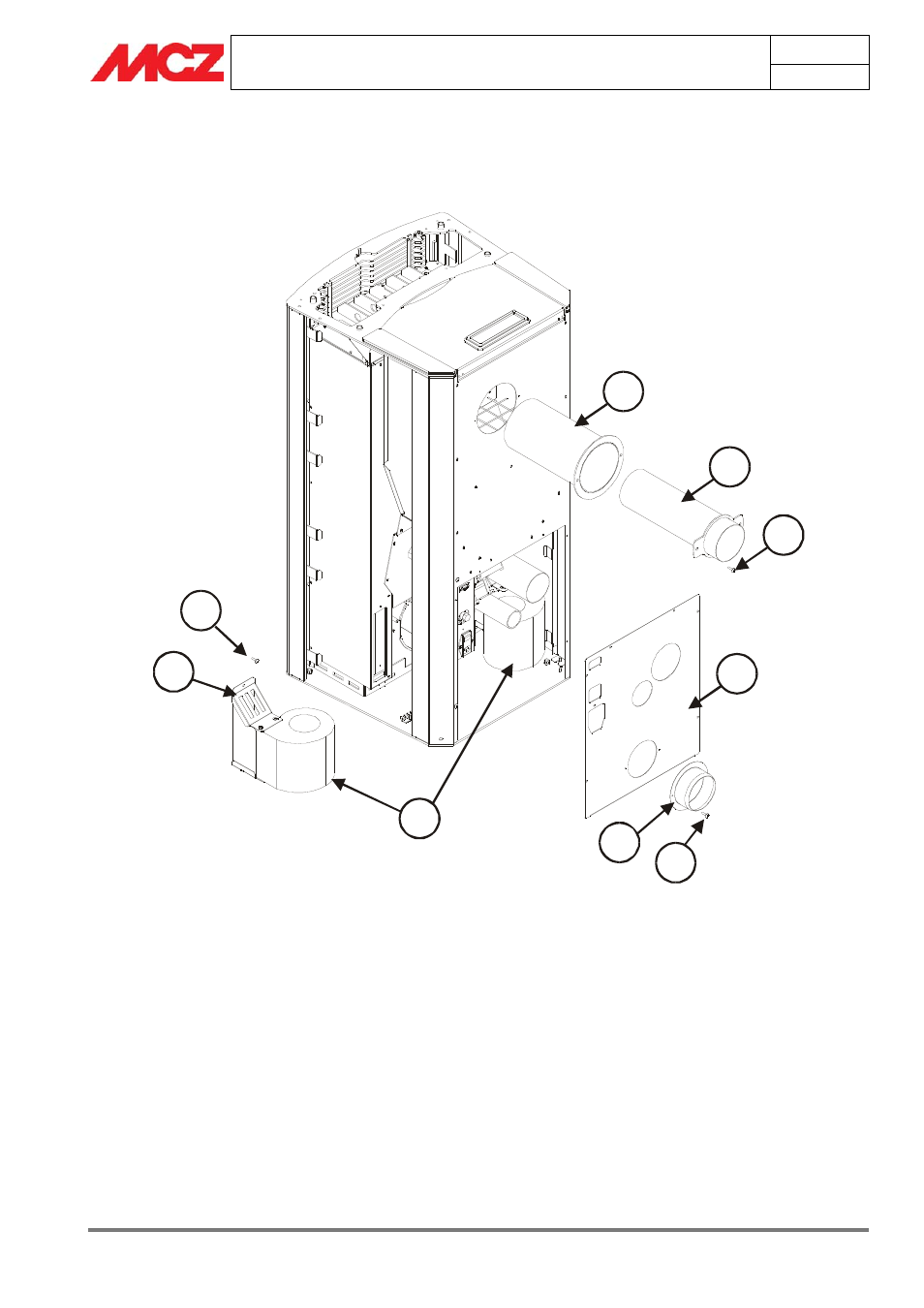

7.3.5. Groupe échangeur air chaud POLAR et NOVA Modèle MULTIAIR
3
8
1
4
5
7
6
9
2
1. Grille pour échappement de l'air
2. Vis de fixation grille
3. Ventilateurs échangeurs air chaud
4. Conduit de protection tuyau sortie air chaud
5. Tuyau de sortie air chaud
6. Vis de fixation
7. Fond arrière en acier
8. Bride prise air
9. Vis de fixation
