Notions théoriques pour l’installation Service technique – Tous droits réservés Sté MCZ SPA – Reproduction interdite
IMPORTANT !
Tout changement de direction à 90° du conduit
d’évacuation des fumées doit être réalisé avec des
raccords en “T” spéciaux, équipés de trappe de visite.
(Voir chap. “Accessoires pour poêle à granulés de
bois”).
Il est formellement interdit d’appliquer une grille à
l’extrémité du tuyau d’évacuation car celle-ci
pourrait altérer le bon fonctionnement de votre
poêle.
POUR LE RACCORDEMENT AU CONDUIT DE FUMÉE,
NE PAS UTILISER PLUS DE 2-3 m DE TUYAU
HORIZONTAL ET NE PAS EMPLOYER PLUS DE 3
COUDES A 90°.
2.7. RACCORDEMENT AU CONDUIT DE FUMÉE
Les dimensions intérieures du conduit de fumée ne doivent pas être
supérieures à 20 x 20 cm de section ou 20 cm de diamètre. En cas de
dimensions supérieures ou de mauvaises conditions du conduit de
fumée (lézardes, isolation insuffisante, etc.), il est conseillé d’insérer un
tuyau en acier inox ayant un diamètre approprié à l’intérieur et sur
toute la hauteur du conduit Fig. 5.
Vérifier, au moyen d’instruments appropriés, que le tirage soit de 10 Pa. minimum.
Prévoir une trappe de visite à la base du conduit de fumée pour pouvoir
effectuer les contrôles périodiques et le ramonage qui doit être
exécuté une fois par an.
Assurer l’étanchéité du raccordement au conduit de fumée en utilisant
les raccords et les tuyaux que nous préconisons.
Contrôler impérativement qu’une souche de cheminée anti-vent ait été
installée sur le toit, conformément aux normes en vigueur.
Ce type de raccordement assure l’évacuation des fumées
même en cas de panne d’électricité momentanée.
2.8. RACCORDEMENT À UN CONDUIT EXTÉRIEUR
PAR TUYAU CALORIFUGÉ OU A DOUBLE PAROI.
Les dimensions minimales internes du conduit extérieur doivent être de
10X10 cm de section ou de 10 cm de diamètre et les dimensions maxima ne
doivent pas dépasser 20 x 20 cm de section ou 20 cm de diamètre.
Vérifier, au moyen d’instruments appropriés, que le tirage correspond à
10 Pa minimum. Fig. 6
N’utiliser que des tuyaux calorifugés (à double paroi) en acier inox lisse à
l’intérieur (il est interdit d’utiliser des tuyaux inox flexibles) et fixés au mur.
Prévoir une trappe de visite à la base du conduit vertical extérieur pour
pouvoir effectuer les contrôles périodiques et le ramonage qui devra
être exécuté une fois par an.
Assurer l’étanchéité du raccordement au conduit de fumée en utilisant
les raccords et les tuyaux que nous préconisons.

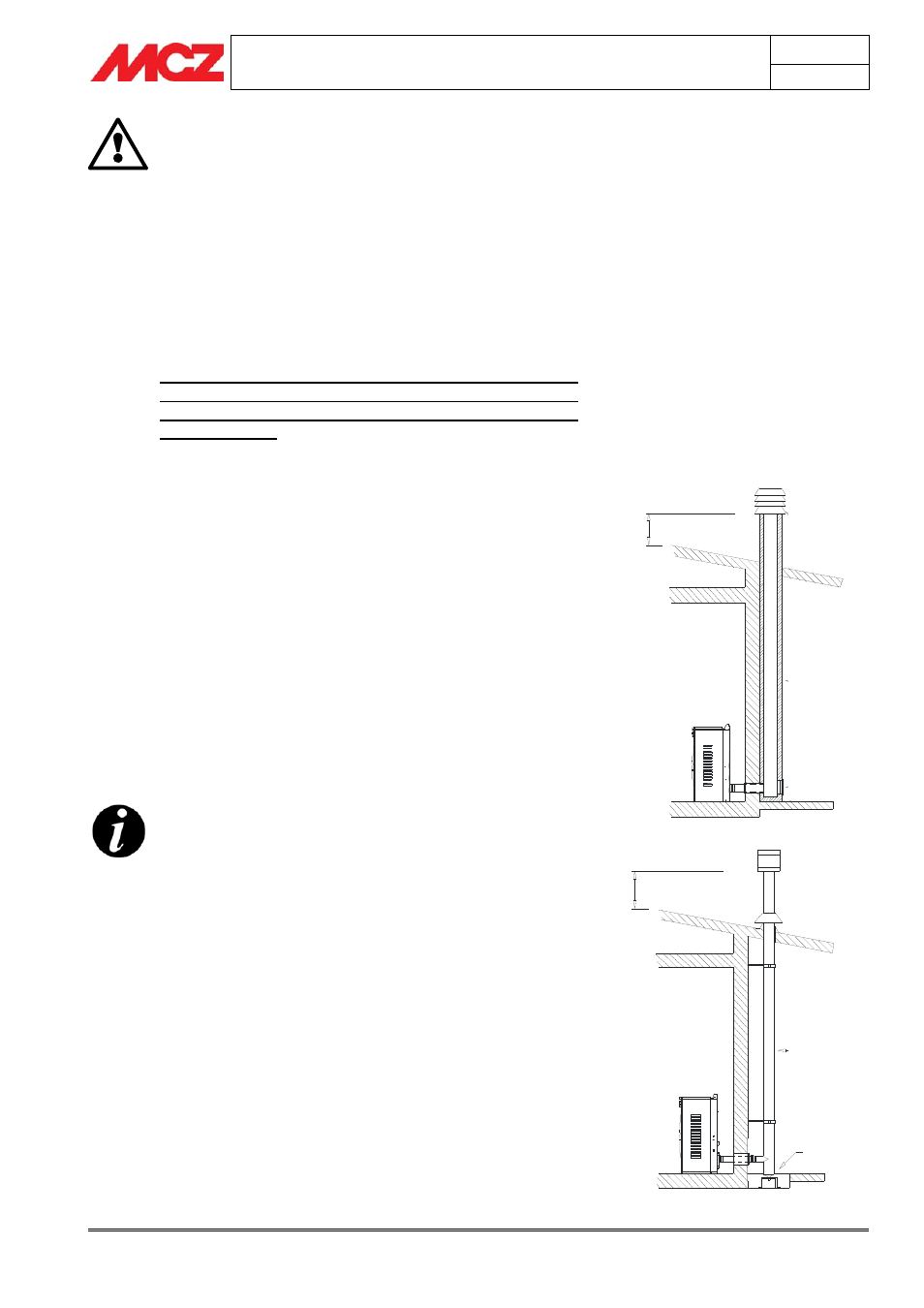

Exemple d’installation avec le poêle POLAR
Condotto
estern o
isolato
Ispezione
0,5 mt.
Canna fumar ia
Comignolo
antivento
Ispezione
0,5 mt.
Fig. 5
Fig. 6
Suoche de
cheminée anti-
vent
Conduit de
fumée
Trappe de visite
Conduit de fumée
extérieur
calorifugé
Trappe de
visite
