Chapitre 2
MANUEL D'INSTALLATION ET D'EMPLOI
page
9
Installation et montage Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite
A A
A

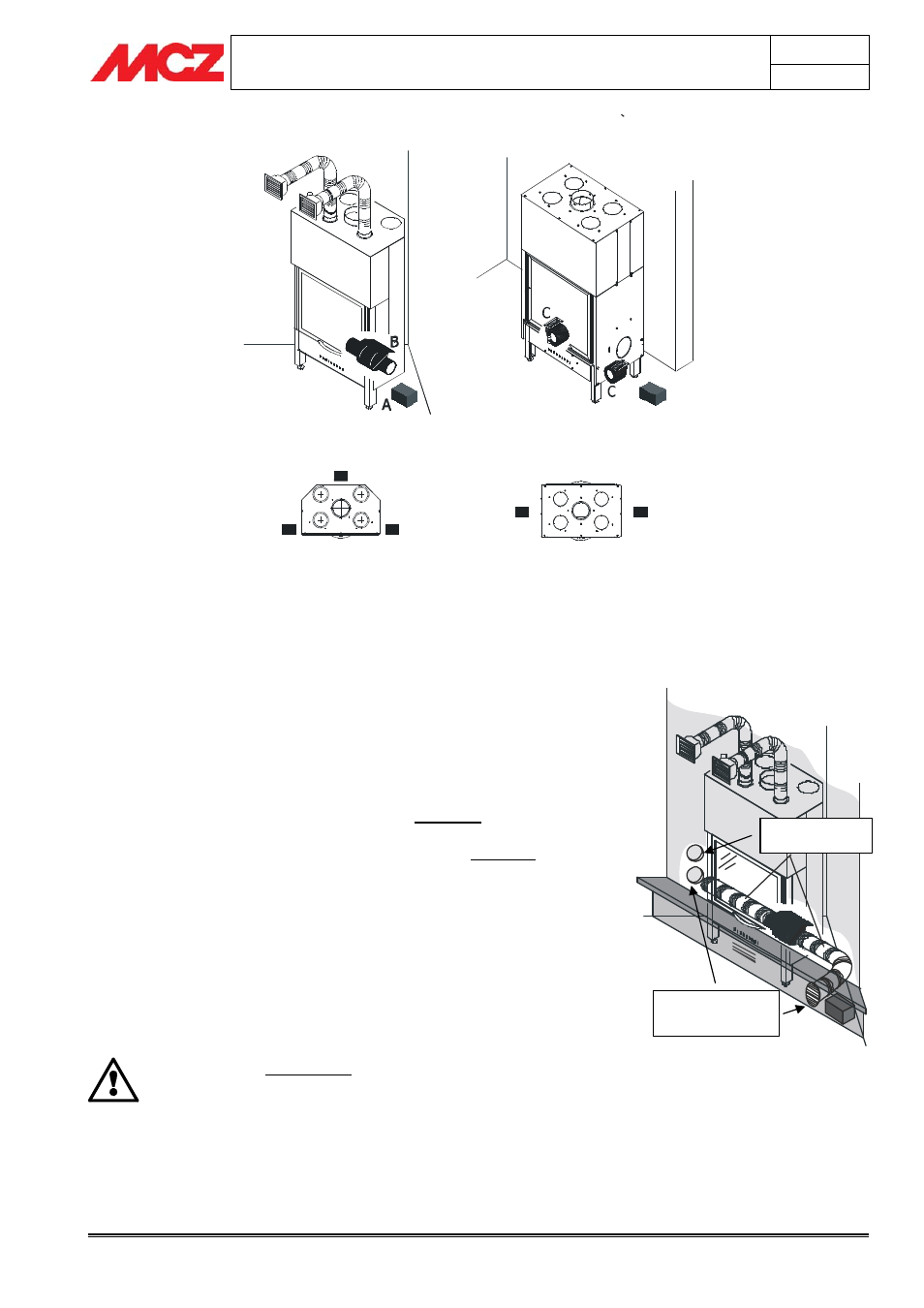

TOUS LES MODELES Airsystem
EXCLUSION DU Airsystem B70
A = FC700 - FC715 Panneau de commande
B = Ventilateur 480/620 m/h 3
UNIQUEMENT MODELE
Airsystem B70
A A
Emplacement du panneau de
commande (A) vu de haut
A
A = Panneau de commande FC700 - FC715
B = Ventilateurs 180 m/h 3
Emplacement du panneau de
commande (A) vu de haut
2.4. FOYER FERMÉ À VENTILATION FORCÉE
2.4.1. Canalisations pour kit VF 480-620 m
3 /h
Si le foyer fermé est installé à ventilation forcée, c'est-à-dire en
exploitant un ventilateur de 480 ou 620 m 3 /h, réaliser les prises d'air et
les canalisations de la manière suivante :
Pour une correcte circulation de l'oxygène à l'intérieur de la pièce, il
est préférable de raccorder une des canalisations à l'extérieur de
l'habitation en effectuant une prise d'air de 150 cm², de manière à
pouvoir prélever de l'air propre et frais, et l'autre à l'intérieur de la
pièce où est installé le foyer fermé (celle-ci aussi de 150 cm²).
Cette modalité permet une correcte installation de l'air à l'intérieur
de la pièce et un meilleur refroidissement de la structure du foyer
fermé. (Figure 8)
Au cas où il ne serait pas possible d'effectuer ce type de raccordement,
il faut tout de même raccorder les deux canalisations, même si celles-ci
sont toutes les deux orientées à l'extérieur ou à l'intérieur. Selon le
choix, les températures de fonctionnement seront légèrement
supérieures ou inférieures à la moyenne mais celles-ci ne
compromettent pas le fonctionnement du produit.
RACCORDER TOUJOURS LES DEUX CANALISATIONS
ET LES AMENER TOUJOURS HORS DE L'HABILLAGE
DU FOYER FERMÉ.
SI CETTE DIRECTIVE N'EST PAS RESPECTÉE, LE
VENTILATEUR, AYANT LA PRÉDOMINANCE, PEUT
ASPIRER AUSSI L'AIR DESTINÉ À LA GRILLE
FRONTALE DU FOYER FERMÉ NÉCESSAIRE À LA
COMBUSTION
Figure 17 – Position du panneau de commande
Figure 8 – Prise d'air pour canalisations du
ventilateur et prise d'air comburant.
Prises d'air intérieure et
extérieure de 150 cm
2 pour
l’air de ventilation forcée.
Prise d'air comburant de
150 cm
2
