Chapitre 2
MANUEL D'INSTALLATION ET D'EMPLOI
page
5
Installation et montage Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite
2. AIRSYSTEM - INSTALLATION DU KIT DE VENTILATION FORCÉE
2.1. Composants du Kit VF 480-620 m
3 /h avec panneau de commande FC715
(ligne Airsystem)
FUSIBILE
SEGNALATORE ACUSTICO
LED SEGNALE
LINEA
1
2
3
4
5
6
Giallo-verde
Marrone
Celeste

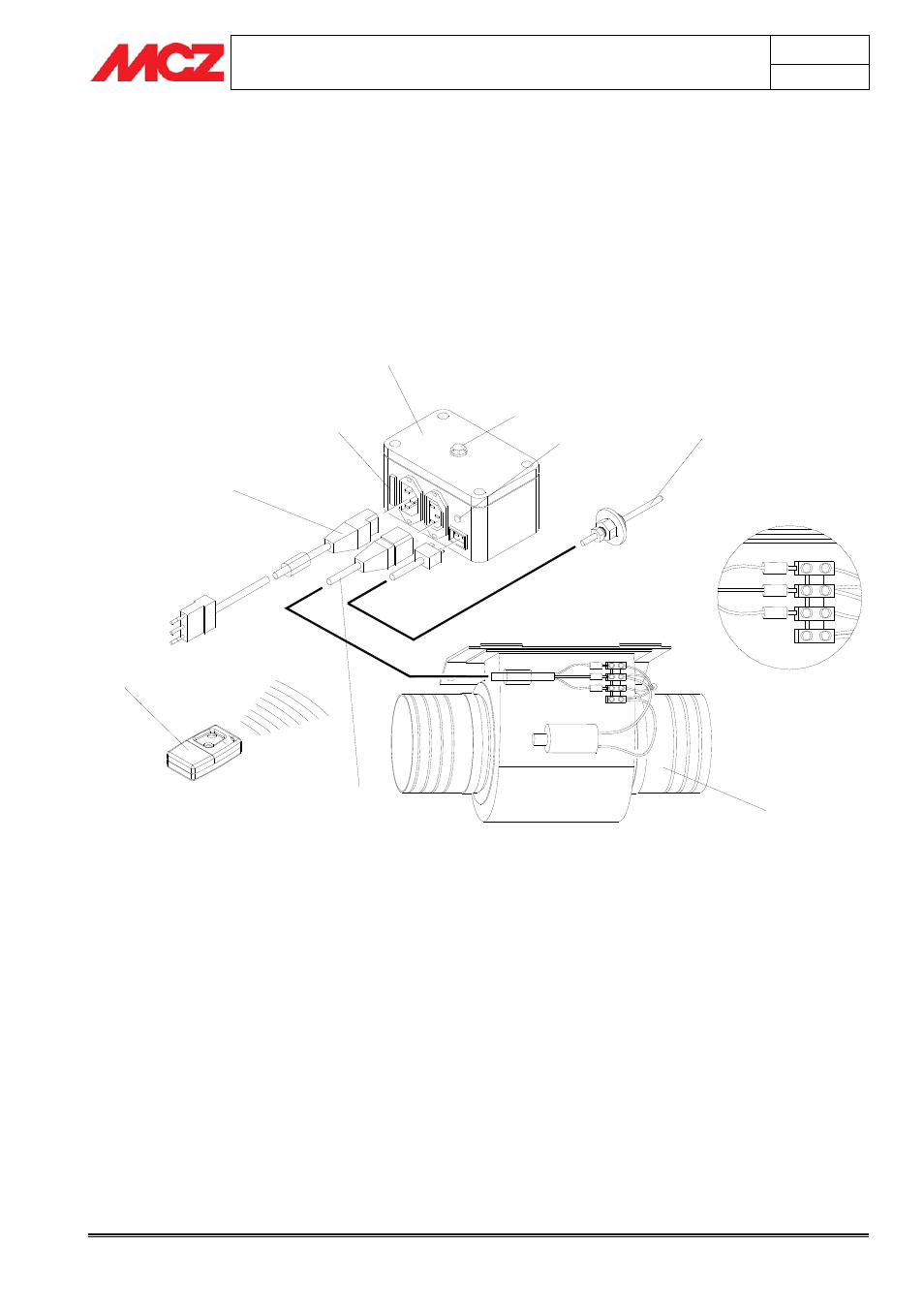

Schéma 1 – Câblage du Kit VF pour Airsystem (sauf Airsystem B70) avec panneau de commande FC 715
1. Radiocommande fournie avec pile
2. Câble du ventilateur avec fiches et bornes
3. Câble d'alimentation avec fiche et prise
4. Alimentation avec récepteur radio incorporé
5. Ventilateur de 480/620 m³/h
6. Câble en silicone de la sonde avec connecteur
enfichable et sonde électronique (pour panneau de
commande mod. FC715)
