Chapitre 2
MANUEL D'INSTALLATION ET D'EMPLOI
page
10
Installation et montage Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite
2.4.2. Canalisations pour kit VF 180 m
3 /h (Airsystem B70)
Contrairement au kit VF 480-620 m 3 /h, le kit VF 180 m 3 /h ne
nécessite pas de canalisations, car la plus petite puissance des
ventilateurs et leur position par rapport au foyer fermé, permettent le
correct fonctionnement de l'installation à condition qu'arrive une
importante quantité d'air sous le corps du foyer.
Considérant que ce type de foyer est normalement installé sur une
paroi interne de la maison et qu'il n'est presque jamais possible de
canaliser à l'extérieur de la maison comme pour le modèle
précédemment décrit, l'air de ventilation doit être prélevé à l'intérieur
de la pièce où il sera installé, moyennant des prises d'air réalisées sur
les deux côtés de l'habillage
Il est nécessaire de réaliser deux prises d'air de section minimale de
150 cm 2 nette des deux côtés de l'habillage qui permettent aussi un
échange continu d'oxygène sous le foyer fermé (figure 9).
Si les prises d'air sont insuffisantes, les ventilateurs
prélèveront aussi l'air nécessaire pour la combustion
et ce phénomène compromettra le correct
fonctionnement du produit.

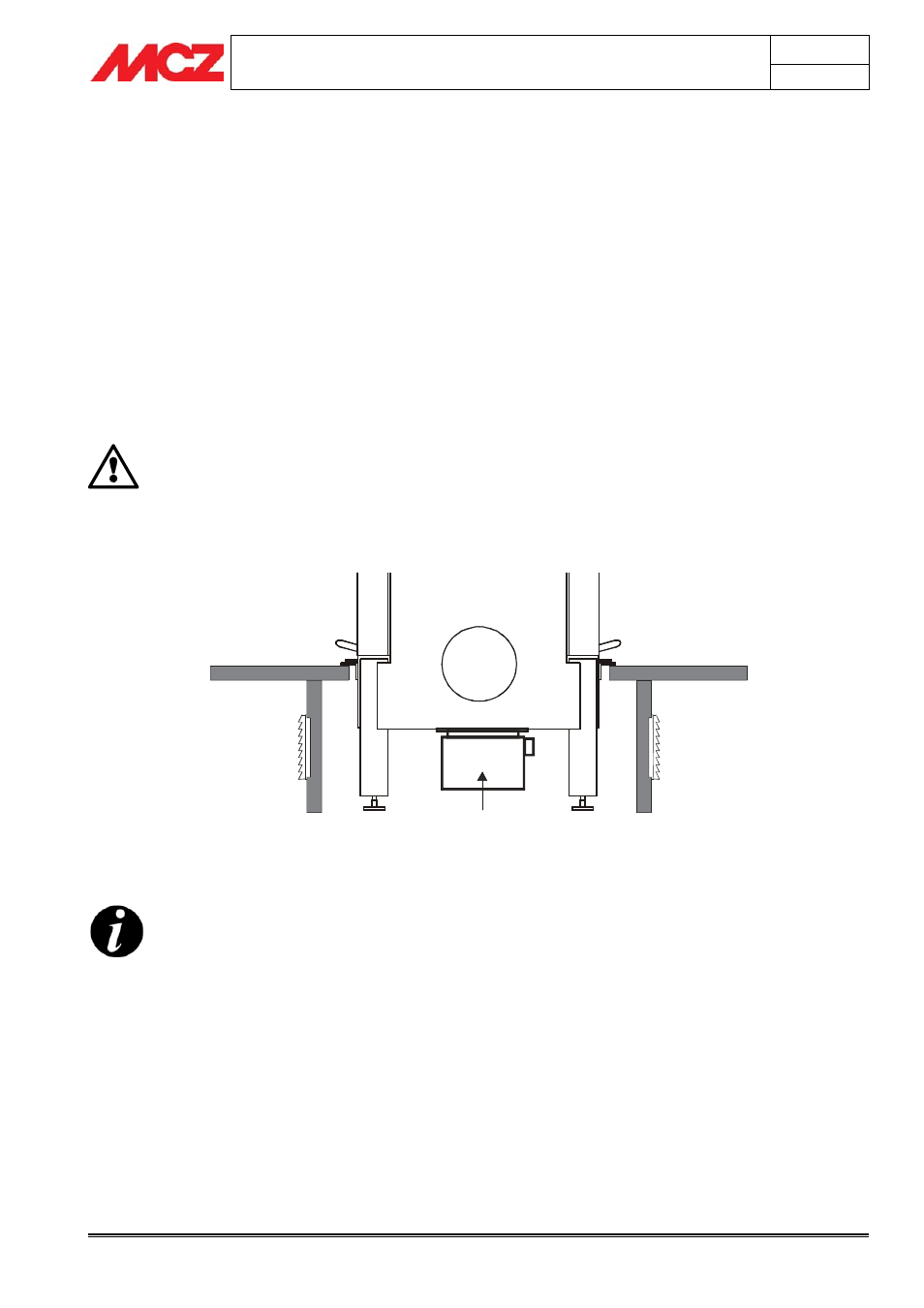

SCHÉMA DES PRISES D'AIR UNIQUEMENT POUR MODÈLE AIRSYSTEM B70
Dalle foyère
Grille entrée
d’air de ventilation
et comburant
Dalle foyère
Grille entrée
d’air de ventilation
et comburant
Ventilateurs
L'utilisation de deux grilles de dimensions égales à 20x10 cm
est conseillée
Ne pas oublier que :
• Toutes les prises d'air externes doivent être équipées de
rideau de fermeture qui se commande de l'extérieur et
pourvues de protection anti-insectes.
• La section de prise d'air est considérée nette, il faut donc
considérer la zone sans éventuels encombrements (grilles,
etc..)
• Il est nécessaire de nettoyer périodiquement les filtres ou les
grilles afin de garantir le passage de l'air.
• N'obstruer pour aucune raison les prises d'air si le
foyer fermé ou le kit de ventilation fonctionne
Figure 9 - Grilles d'entrée de l'air pour ventilation et air comburant
