Chapitre 2
MANUEL D'INSTALLATION ET D'EMPLOI
page
6
Installation et montage Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite
2.2. Composants du KIT VF 180 m
3 /h avec panneau de commande FC715
(Uniquement pour Airsystem B70)
FUSIBILE
SEGNALATORE ACUSTICO
LED SEGNALE
LINEA
1
2
3
4
5
6
G
ia
llo
-V
er
de
M
ar
ro
ne
Ce
le
st
e
7

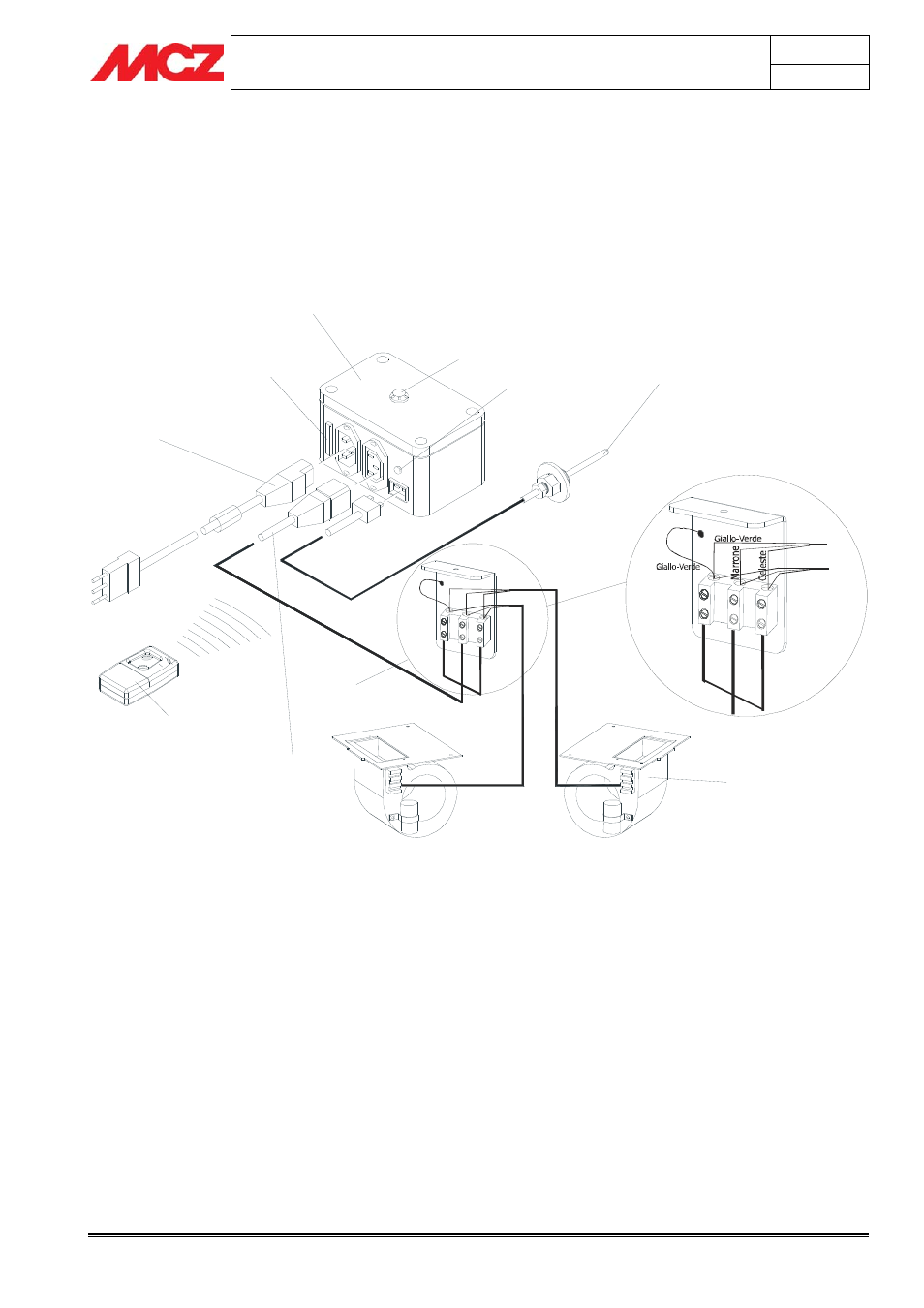

Schéma 2 – Câblage du Kit VF pour Airsystem B70 avec panneau de commande FC 715
1. Radiocommande fournie avec pile
2. Câble du ventilateur avec fiches et bornes
3. Câble d'alimentation avec fiche et prise
4. Alimentation avec récepteur radio incorporé
5. Deux ventilateurs de 180 m3/h
6. Câble en silicone de la sonde avec connecteur
enfichable et sonde électronique (pour panneau de
commande mod. FC715)
7. Patte avec bornier de raccordement des ventilateurs
