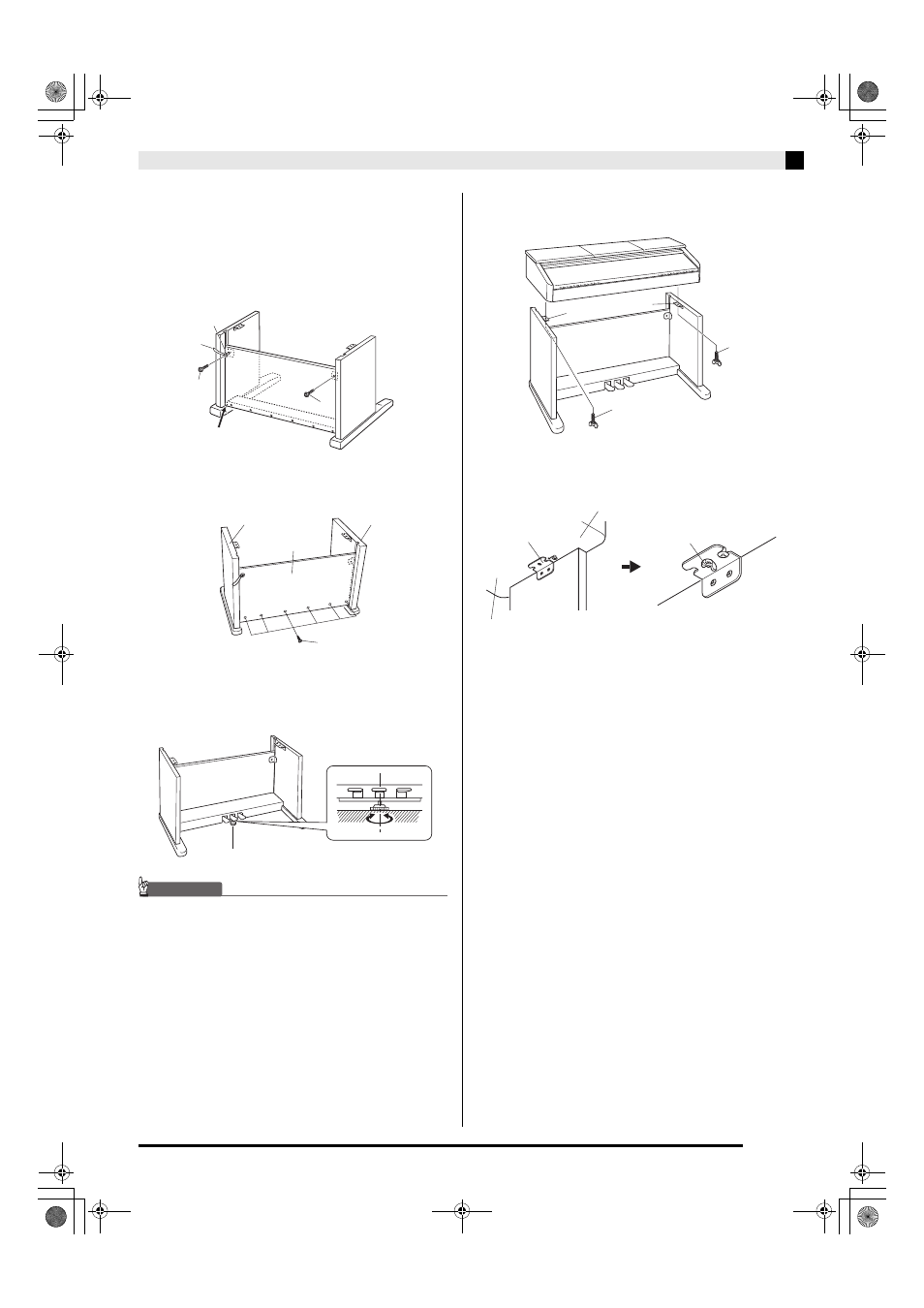

Assemblage du support
F-41
3. Fixez les côtés du panneau arrière avec les
deux vis I sur la droite et la gauche.
• Au point 4, mettez l’attache G sur la vis I avant
d’intaller la vis.
• En posant le panneau arrière C sur le haut du pied 5
des panneaux latéraux A et B, appuyez-le contre la
traverse D pour mettre les vis I.
4. Ensuite, fixez le bas du panneau arrière C
avec les six vis F.
5. Réglez la vis de réglage de hauteur 6 qui
soutient la traverse D pour qu’elle ne plie pas
lorsque vous appuyez sur les pédales.
IMPORTANT !
• Si vous ne réglez pas la hauteur de la vis 6, la traverse
D peut être endommagée par les pressions exercées sur
les pédales. Ajustez toujours la vis de réglage de hauteur
6 avant d’utiliser les pédales.
6. Installez le piano sur le support.
• Fixez le piano au support avec les écrous à ailettes H.
• Après vous être assuré que les vis au bas du piano
étaient insérées dans les échancrures des ferrures 7
du support, fixez le piano avec les écrous à ailettes H.
• Les écrous à ailettes empêchent le piano de glisser du
support. N’utilisez jamais le piano sans l’avoir fixé
avec les écrous à ailettes.
5
I
I
4
G
C
F
A B (Arrière)
6
7
H
H
7
H
7
Arrière
Avant
