22

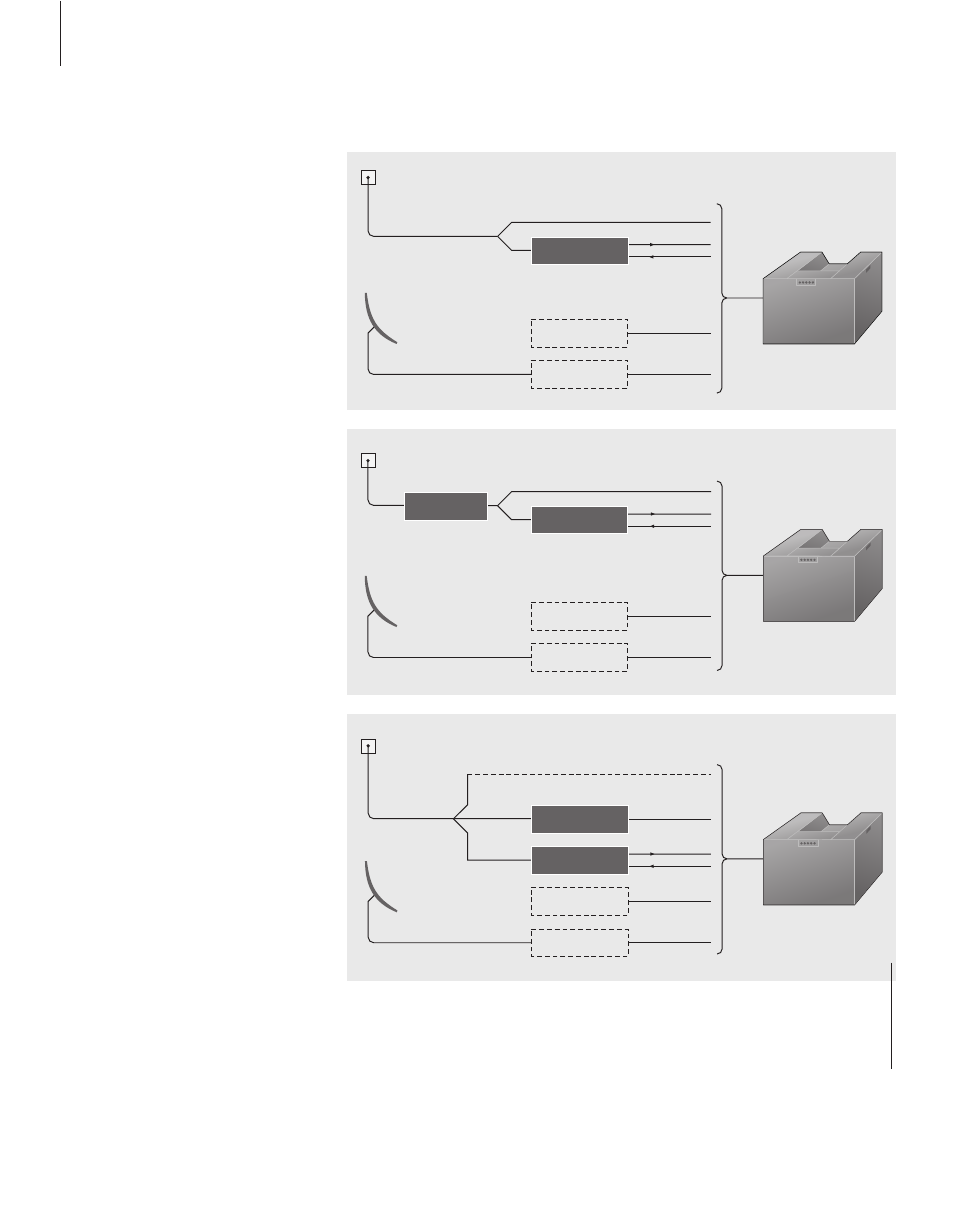

Les schémas suivants montrent
comment connecter vos sources de
signaux vidéo : câble, antenne RF et
satellite. La connexion d’équipement
supplémentaire, comme par ex. un
magnétoscope (VCR), un lecteur DVD
etc., est également indiquée dans ces
schémas.
Les schémas montrent 4 exemples
différents d’installation. Les schémas
identifient les différentes connexions
et les prises à utiliser sur le
BeoSystem 1 pour effectuer ces
connexions.
Seuls les sources de signaux et les
câbles sont illustrés. Des instructions
détaillées concernant les connexions
en question ne sont pas données.
Pour de plus amples renseignements
sur la manière de connecter des
transmetteurs IR faible puissance,
prière de consulter la page ci-contre.
Prière de vous reporter à Panneaux
de connexion du BeoSystem 1 pour
de plus amples renseignements sur
l’endroit où il faut connecter un
équipement externe au BeoSystem 1.
Connexion de signaux vidéo
RF IN A
RF A
V TAPE
DVD
SAT
REC OUT
SAT
DVD
VCR
Cable
network
Satellite
dish
RF IN A
RF A
V TAPE
DVD
SAT
REC OUT
SAT
DVD
VCR
Cable
network
Satellite
dish
RF CABLE BOX
Cable
network
1 RF IN A
RF A
V TAPE
DVD
STB
SAT
REC OUT
SAT
DIGITAL CABLE BOX
DVD
VCR
Satellite
dish
1 Si vous divisez le signal du réseau câblé et
effectuez une deuxième connexion à la prise
RF IN A sur le dessus du BeoSystem 1, la qualité
de l’image des signaux non codés sera
améliorée.
