Afin de faciliter la commande à
distance de votre BeoSystem 1 et de
tout l’équipement connecté, vous
devez connecter le récepteur IR au
BeoSystem 1.
Le récepteur IR est comme une sorte
d'oeil capable de recevoir des
signaux de votre télécommande
Beo4 et de les envoyer au
BeoSystem 1. Le BeoSystem 1 envoie
alors les signaux de commande
appropriés à l’écran, au
vidéoprojecteur ou à d’autres
équipements connectés.
Connecter le récepteur IR
Lorsque le récepteur IR fait partie d’une
installation avec écran plasma, assurez-vous de
bien placer le récepteur sur le même mur que
l’écran. Si le récepteur IR n’est pas placé
correctement, la lumière provenant de l’écran
peut gêner la commande à distance du
BeoSystem 1 !

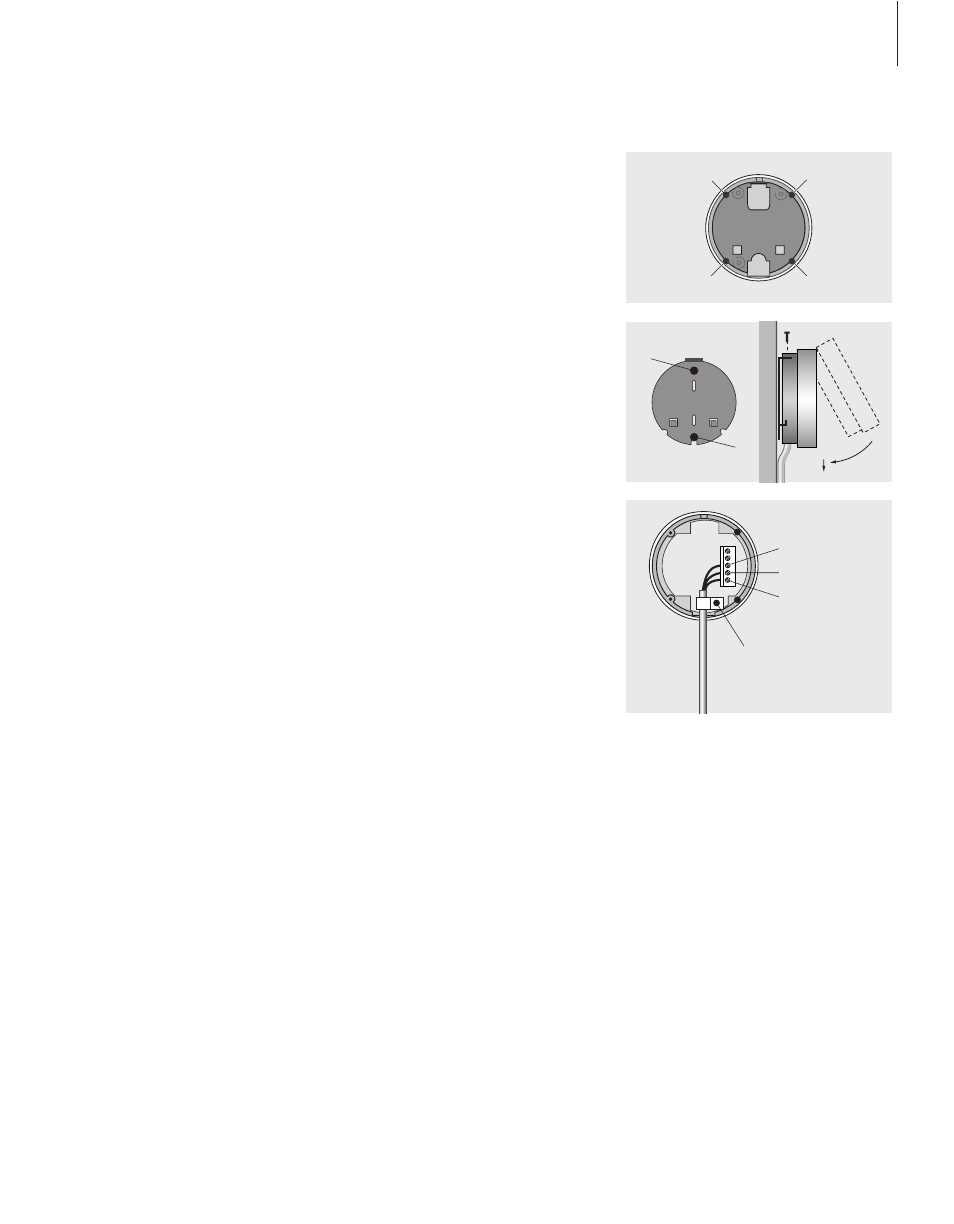

Pour connecter le récepteur IR…
> Détacher le cache arrière du récepteur IR
(dévisser les deux vis (C) et desserrer les deux vis
(D), puis enlever le cache en soulevant).
> Couper le câble fourni à la longueur nécessaire
et dénuder le câble.
> Faire passer l’extrémité de câble à travers le
collier de serrage (E) et connecter, dans l’ordre
indiqué, les conducteurs aux bornes à l’intérieur
du récepteur. Serrer le collier.
> Attacher le cache arrière et fixer le récepteur IR
sur le mur selon la description ci-dessous.
> Connecter le câble à la prise IR RECEIVER située
sur le panneau de connexion de dessus du
BeoSystem 1.
Pour fixer le récepteur IR au mur…
> En utilisant le support mural comme gabarit,
marquer et percer deux trous dans le mur.
> En utilisant les deux vis et les chevilles fournies
(A), fixer le support au mur.
> Après avoir installé le câble du récepteur (selon
la description ci-dessus), accrocher le récepteur
au support mural puis le fixer à l’aide de la vis
(B).
> Fixer le câble au mur et l’acheminer vers le
BeoSystem 1.
C
C
D
D
B
A
A
E
Vert
Jaune
Marron
