5.6.3 Courbe caractéristique polynomiale
La courbe caractéristique polynomiale est une courbe de puissance programmable dépendant de la
tension d'entrée DC. En adaptant la courbe caractéristique polynomiale donnée à la petite installation
éolienne utilisée, il vous est possible d'optimiser le rendement énergétique de votre petite installation
éolienne.
Afin d'adapter de manière optimale la courbe caractéristique polynomiale de l'onduleur à la petite
installation éolienne utilisée, vous pouvez modifier, sur votre ordinateur et à l'aide du logiciel
« Sunny Explorer » (www.SMA-France.com/Produits/Logiciels), les paramètres suivants :
• Tension limite pour démarrer l'injection
• Tension limite pour terminer l'injection
• Facteur de courbe caractéristique de puissance pour Udc^0 …
Facteur de courbe caractéristique de puissance pour Udc^3
• Limite de puissance active réglée
• Régulateur de puissance réglage de la composante kp
• Régulateur de puissance réglage de la composante ki
• Régulateur de puissance réglage de la composante kd
• Retard de déconnexion
Vous trouverez une description des paramètres de fonctionnement de l'onduleur dans la zone de
téléchargement du site Internet www.SMA-France.com, dans la catégorie « Description technique »
de l'onduleur concerné.

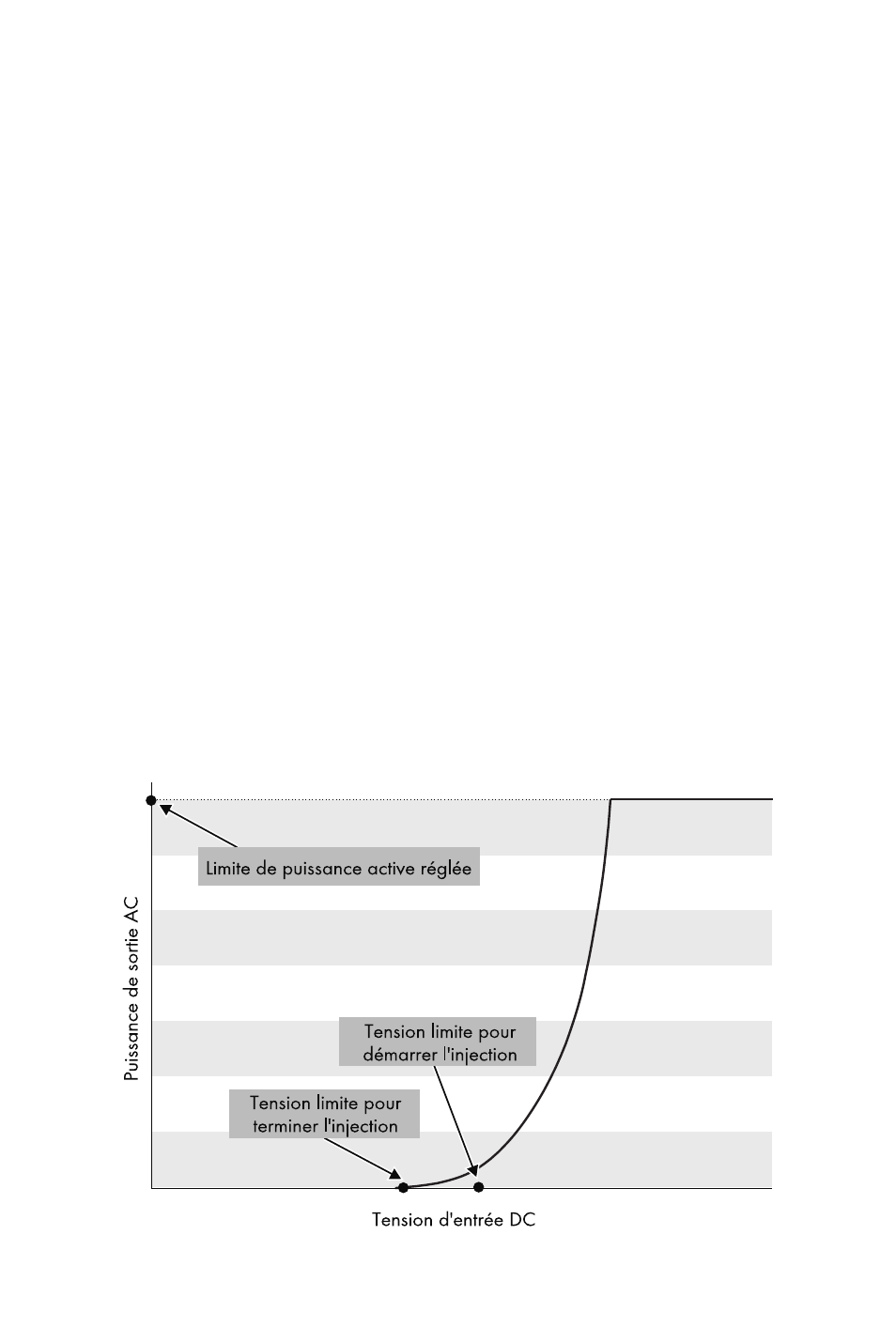

L'onduleur régule sa puissance de sortie en fonction de la tension du générateur. La figure suivante
illustre la fonction d'une courbe caractéristique polynomiale typique des WB 3600TL / WB 5000TL.
Elle représente la puissance AC injectée en fonction de la tension d'entrée DC de l'onduleur.
