SMA Solar Technology AG
Raccordement électrique
Instructions d’installation
WB36TL_50TL-IFR102011
45
5.6.1 Relais multifonction
L'onduleur est équipé en série d'un relais multifonction. Il peut par ex. être activé simultanément avec
la DEL rouge d'erreur située à côté de l'écran. D'autres fonctions sont en projet et pourront être
installées ultérieurement via une mise à jour du micrologiciel.
Vous avez la possibilité, aussi bien en cas d'erreur qu'en cas de fonctionnement correct, de raccorder
votre propre consommateur électrique.
Les tensions et courants suivants du consommateur peuvent être activés :

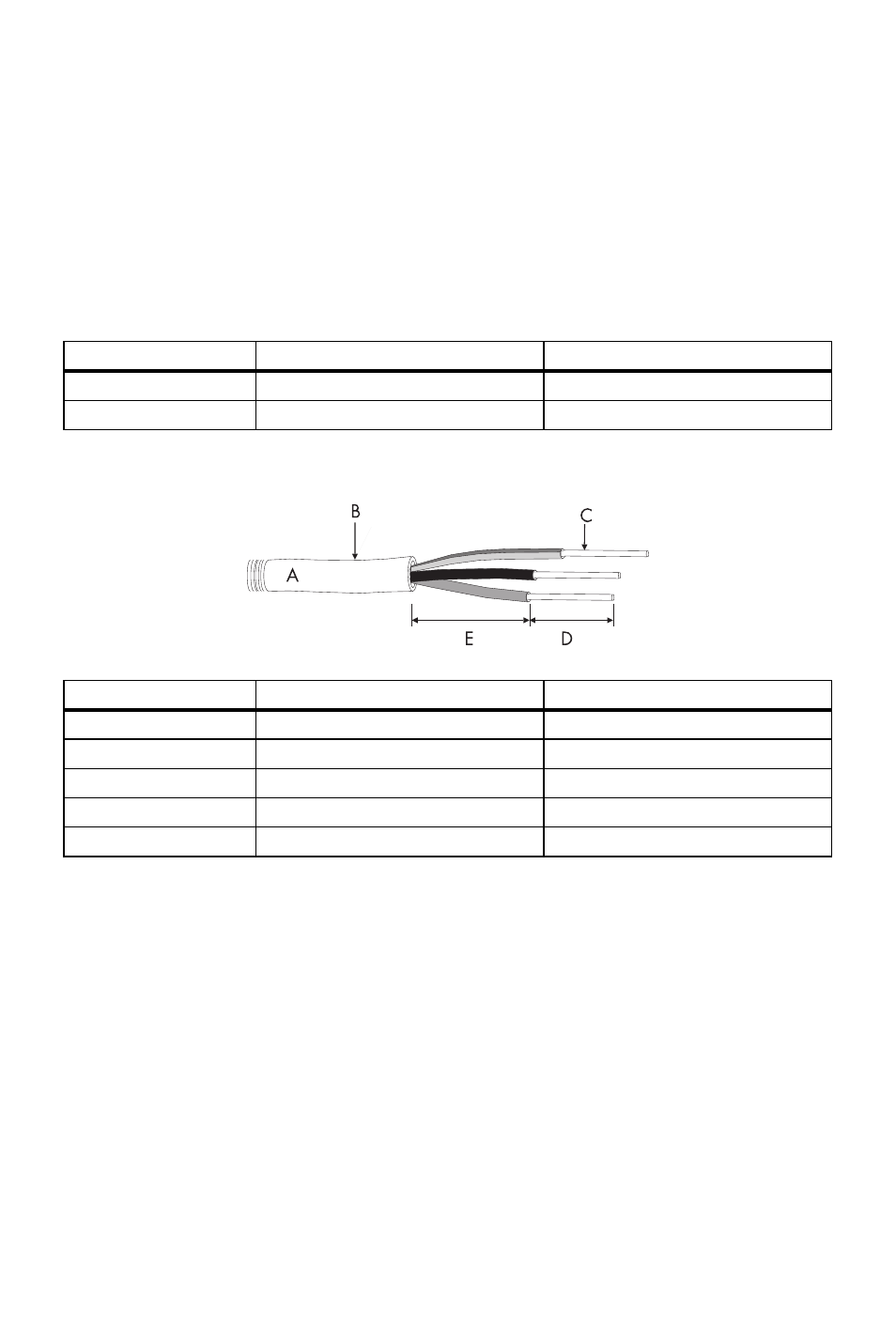

Exigences relatives aux câbles
Les câbles et le type de pose utilisés doivent être appropriés au lieu d'utilisation.
Disjoncteur
Si vous raccordez le relais multifonction au réseau électrique public, vous devez sécuriser ce dernier
à l'aide d'un disjoncteur qui lui soit propre.
Tension
Courant
AC
240 V max.
1,0 A max.
DC
30 V max.
1,0 A max.
Position
Désignation
Valeur
A
Type de câble
double isolation
B
Diamètre extérieur
5 mm … 12 mm
C
Section de fil
0,08 mm² … 2,5 mm²
D
Longueur de dénudage
8 mm max.
E
Longueur de dénudage
15 mm max.
