Raccordement électrique SMA Solar Technology AG
34 WB36TL_50TL-IFR102011 Instructions d’installation

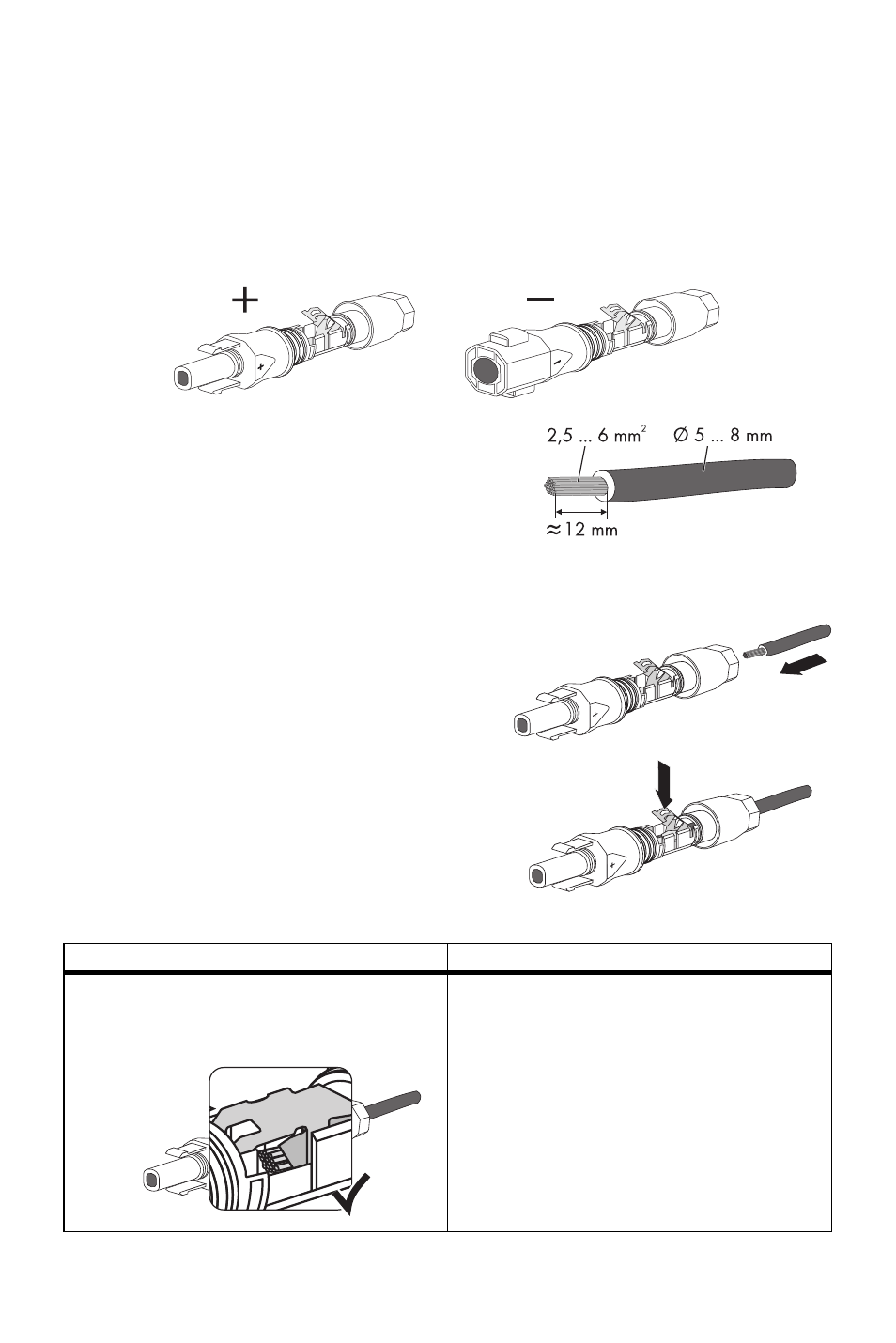

5.4.2 Installation des connecteurs à fiche DC
Pour le raccordement à l'onduleur, toutes les lignes de raccordement de la Windy Boy Protection Box
(WBP-Box 500-11) doivent être équipées des connecteurs à fiche DC fournis.
Installez les connecteurs à fiche DC comme décrit ci-après. Veillez à respecter la polarité. Les signes
« + » et « − » sont apposés sur les connecteurs à fiche DC.
Exigences relatives aux câbles :
• Utilisez un câble PV1-F.
Procédure
1. Insérez le câble dénudé jusqu'en butée dans le
connecteur.
2. Appuyez sur le serre-câble vers le bas jusqu'à ce
que vous l'entendiez s'encliqueter.
3. Vérification de la bonne fixation du câble :
Résultat Mesure
☑ Si les conducteurs sont visibles dans le
logement du serre-câble, le câble est alors
correctement fixé.
• Continuez à partir du point 4.
