Raccordement électrique SMA Solar Technology AG
30 WB36TL_50TL-IFR102011 Instructions d’installation

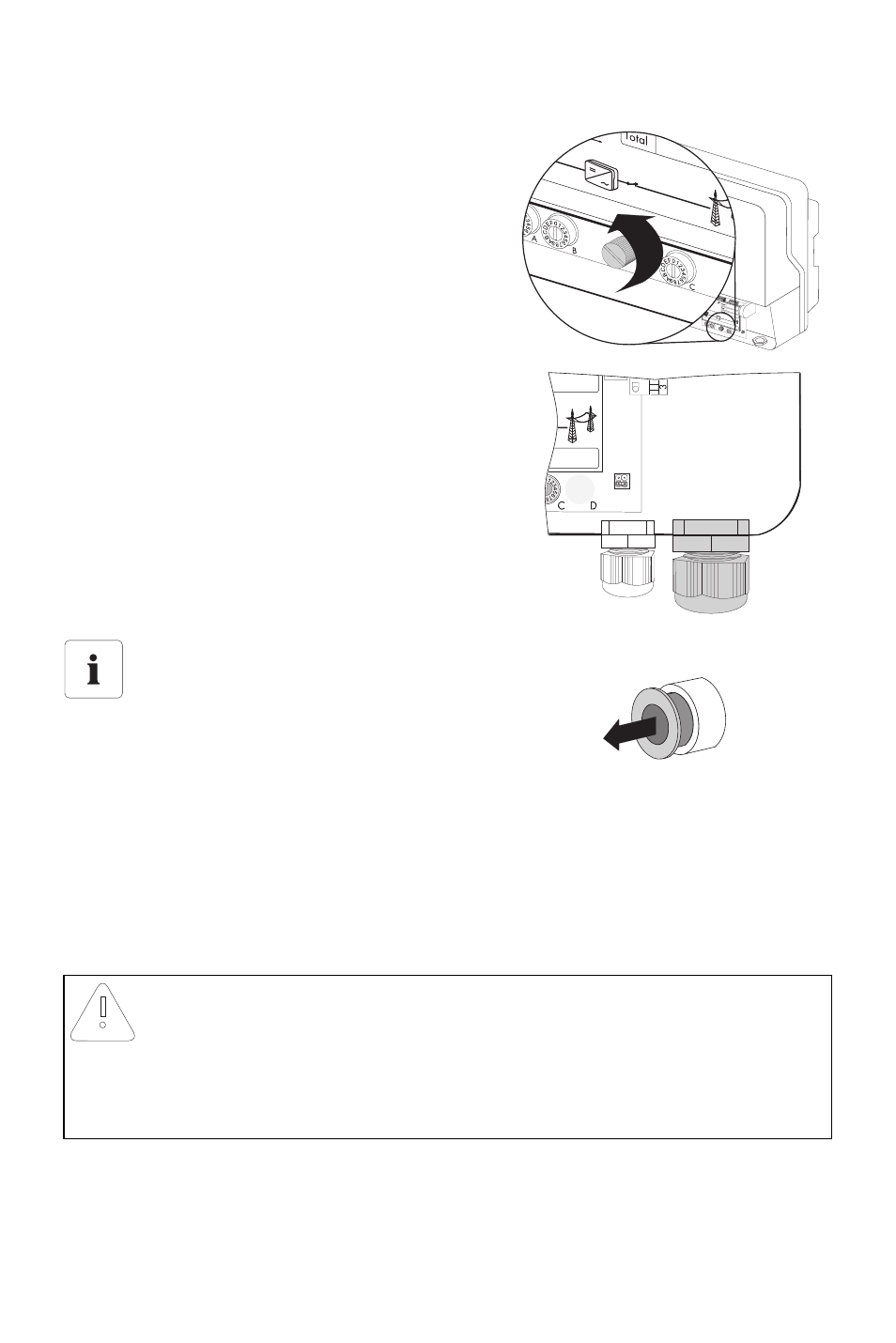

8. Pour faciliter le raccordement, dévissez la vis de
l'écran jusqu'à ce que vous puissiez relever ce
dernier.
Relevez l'écran vers le haut jusqu'à ce qu'il
s'enclenche.
9. Fermez la collerette de fixation du presse-étoupe
AC et retirez le bouchon du presse-étoupe.
10. Passez le câble.
11. Ouvrez toutes les bornes AC.
Joint du presse-étoupe AC
Le presse-étoupe est doté d'un joint en deux
parties. Si nécessaire, retirez la partie
intérieure du joint. Cela est nécessaire par
exemple pour insérer un câble plus gros.
Les grandeurs de référence suivantes
s'appliquent :
• Diamètre de câble avec joint et partie intérieure : 12 mm … 16 mm
• Diamètre de câble avec joint, sans partie intérieure : 15 mm … 21 mm
PRUDENCE !
Risque d'incendie lors du raccordement de 2 fils à une borne.
Lors du raccordement de deux fils par borne, il peut y avoir risque de surchauffe ou
d'incendie en raison d'un mauvais contact électrique.
• Raccordez au maximum un fil par borne.
