Recherche d’erreurs SMA Solar Technology AG
78 STP20TLHE-IA-IFR122222 Instructions d’installation
☑ Si les tensions mesurées sont stables et si la somme des tensions au pôle positif par rapport
au potentiel de terre et au pôle négatif par rapport au potentiel de terre d’un string
correspond approximativement à la tension entre les pôles positif et négatif, il existe alors
un défaut à la terre.
Position du défaut à la terre
La position approximative du défaut à la terre peut être localisée en calculant le rapport des
tensions mesurées entre le pôle positif et le pôle négatif par rapport au potentiel de terre.

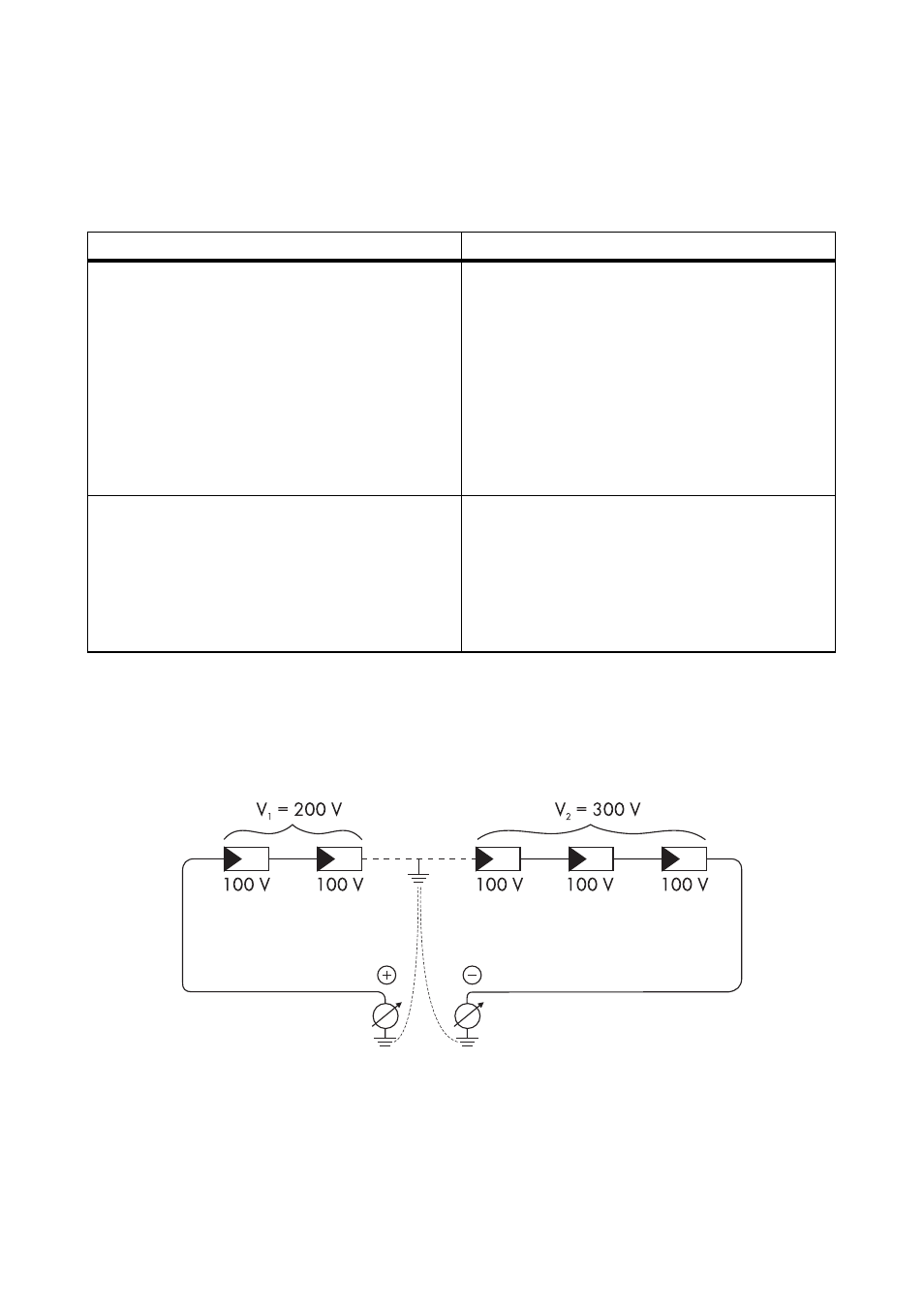

Exemple :
Dans ce cas, le défaut à la terre est situé entre le deuxième et le troisième panneau
photovoltaïque.
☑ Le contrôle du défaut à la terre est terminé.
Résultat Mesure
☑ Vous avez constaté un défaut à la terre. • L’installateur du générateur photovoltaïque
doit éliminer le défaut à la terre dans le
string concerné. Vous pouvez déterminer la
position du défaut à la terre comme décrit
ci-dessous.
• Ne rebranchez pas le string défectueux.
• Remettez l’onduleur en service comme
décrit au chapitre 7 « Mise en service »
(page 54).
☑ Vous n’avez constaté aucun défaut à la
terre.
Une des varistances à surveillance thermique est
probablement défectueuse.
• Contrôlez les varistances comme décrit au
chapitre 11.2 « Contrôle du
fonctionnement des varistances »
(page 79).
