6.3.3 Raccordement d’un second conducteur de protection
Si l’installation l’exige, la borne de terre peut être utilisée pour le raccordement d’un deuxième
conducteur de protection ou comme liaison équipotentielle.

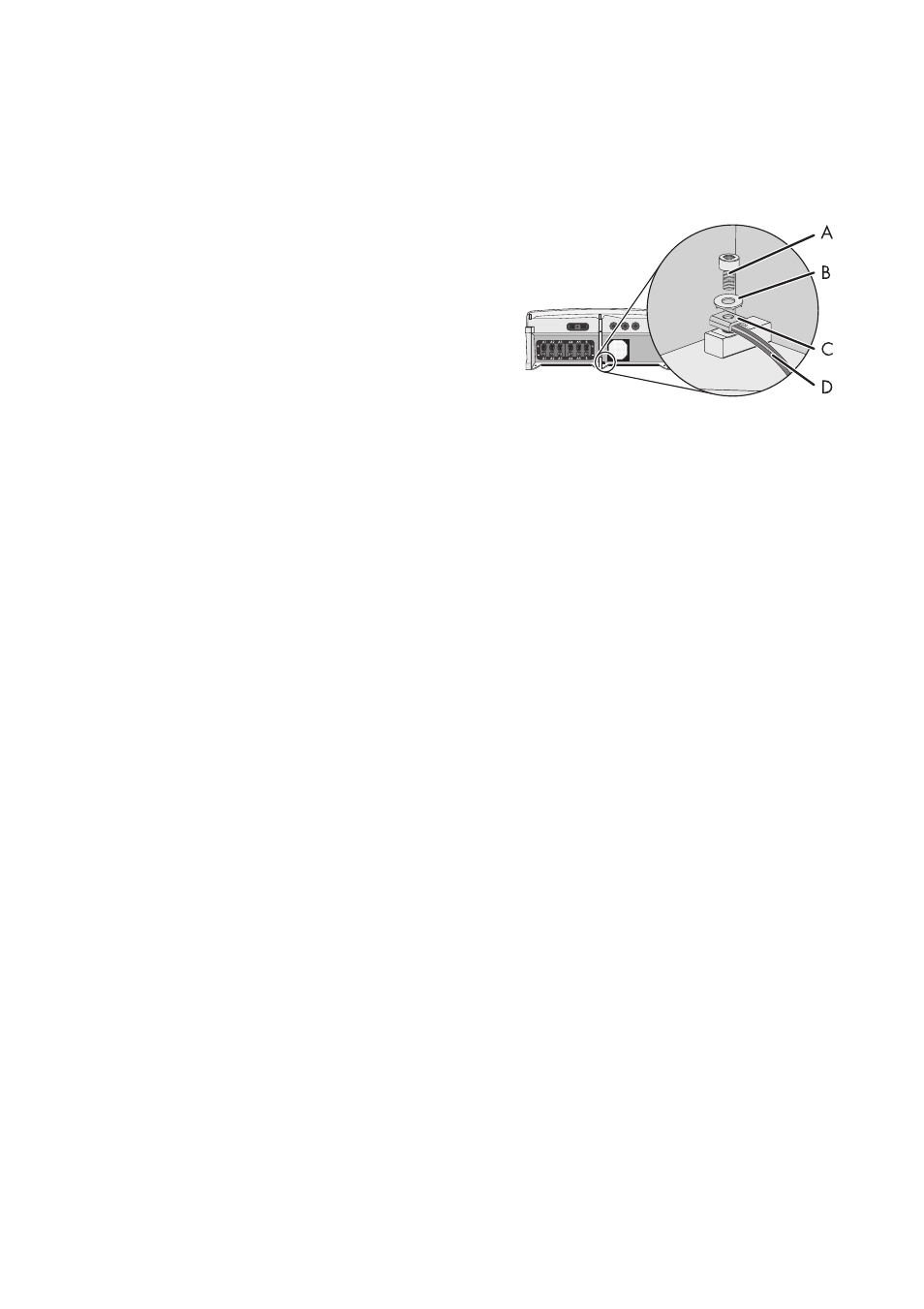

1. Retirez le serre-câble, la vis cylindrique M6 et la
rondelle autobloquante M6 du sac d’accessoires
fourni.
2. Insérez le câble de mise à la terre dénudé (D) sous
le serre-câble (C) (section max. 16 mm²).
3. Vissez la borne (C) :
– Mettez la rondelle autobloquante sur la vis. Le
côté cannelé de la rondelle autobloquante doit
pointer en direction de la tête de vis.
– Serrez la vis (couple : 6,0 Nm).
☑ Les dents de la rondelle autobloquante
s’enfoncent dans le serre-câble. Le câble de
mise à la terre est relié au boîtier.
