Raccordement électrique SMA Solar Technology AG
34 STP20TLHE-IA-IFR122222 Instructions d’installation
6.4 Raccordement du générateur photovoltaïque (DC)
6.4.1 Conditions pour le raccordement DC

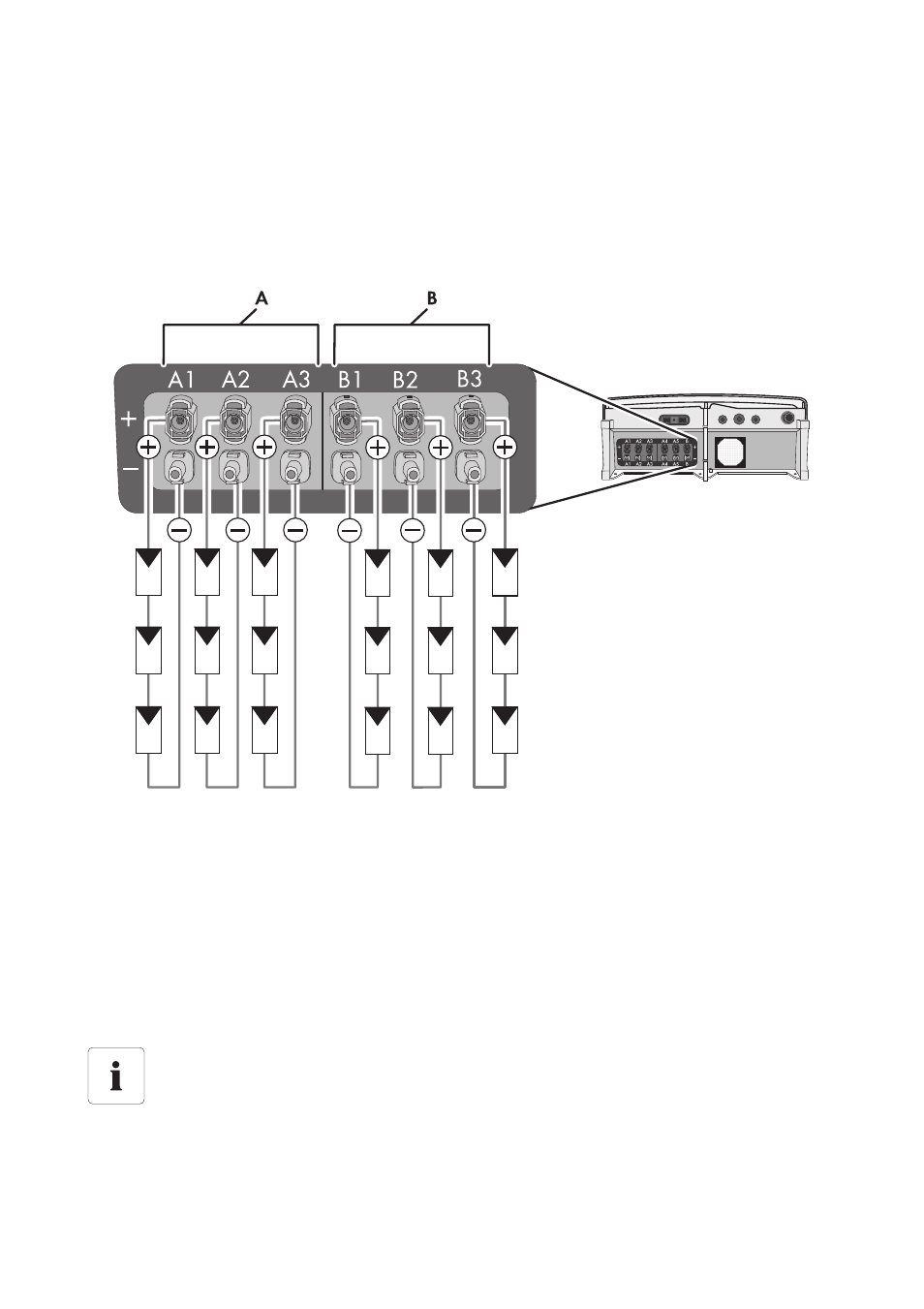

L’onduleur est doté de deux plages d’entrée « A » et « B » équipées chacune d’une protection contre
les courants de retour. Au total, six strings peuvent être raccordés.
• Exigences relatives aux panneaux photovoltaïques des strings photovoltaïques raccordés :
– type identique
– même nombre de panneaux photovoltaïques montés en série
– orientation identique
– inclinaison identique
• Les câbles de raccordement des panneaux photovoltaïques doivent être équipés de
connecteurs. Vous trouverez les connecteurs DC nécessaires au raccordement DC dans le
contenu de la livraison.
Utilisation d’adaptateurs en Y
Les adaptateurs en Y ne doivent être ni visibles, ni librement accessibles à proximité
immédiate de l’onduleur.
• Le circuit électrique DC ne doit pas être interrompu par des adaptateurs en Y.
• Respectez la procédure de déconnexion de l’onduleur comme décrit au chapitre 8
« Mise hors tension de l’onduleur » (page 57).
