Raccordement électrique SMA Solar Technology AG
38 STP20TLHE-IA-IFR122222 Instructions d’installation
6.4.4 Raccordement du générateur photovoltaïque (DC)

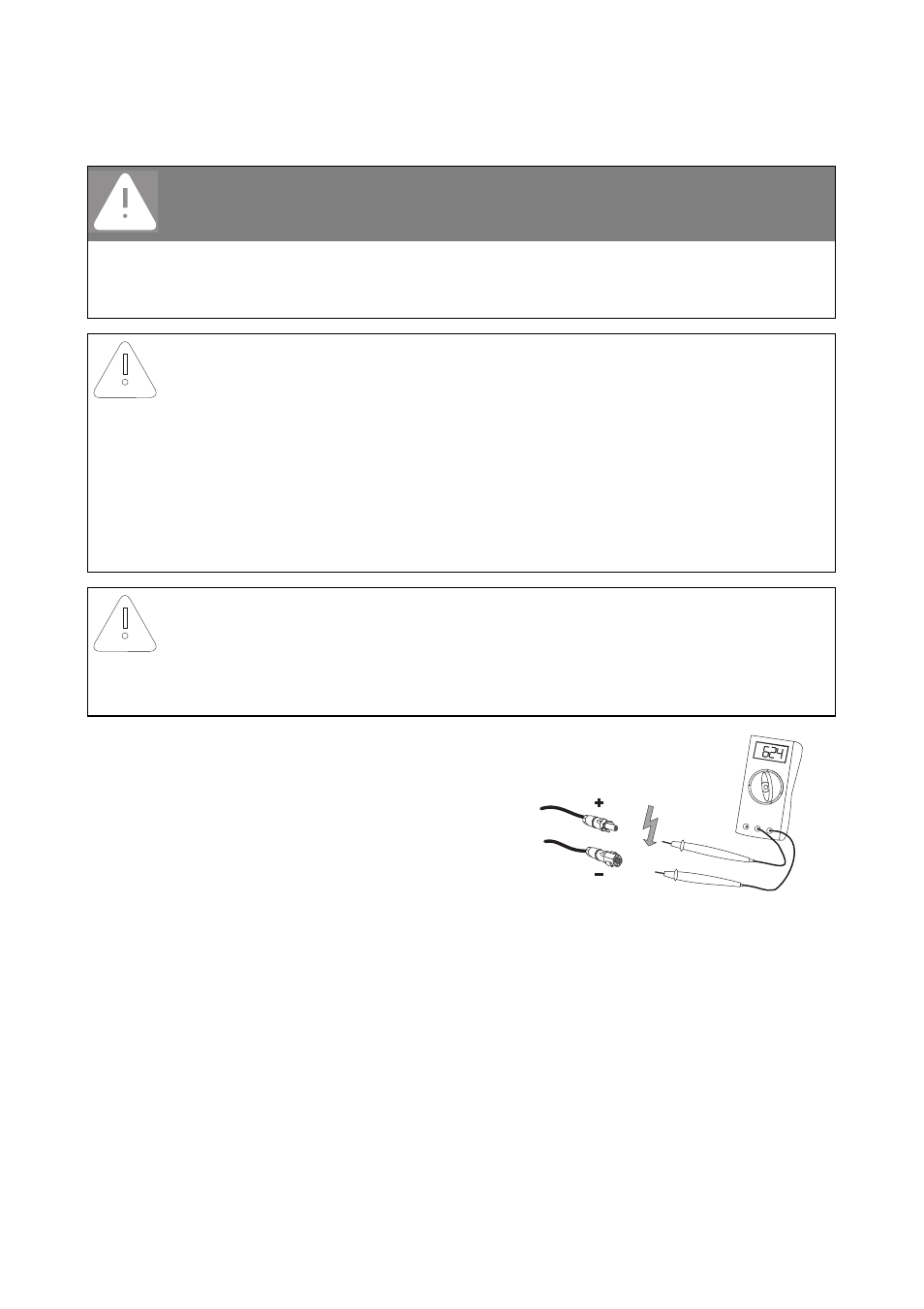

1. Contrôlez la bonne polarité des câbles de
raccordement des panneaux photovoltaïques et
vérifiez que la tension d’entrée maximale de
l’onduleur est respectée.
En cas de température ambiante supérieure à
10 °C, la tension à vide des panneaux
photovoltaïques ne doit pas dépasser 90 % de la
tension d’entrée maximale de l’onduleur. Dans le
cas contraire, contrôlez le dimensionnement de
l’installation et le raccordement des panneaux
photovoltaïques. La tension d’entrée maximale de
l’onduleur peut être dépassée en cas de
températures ambiantes moindres.
2. Vérifiez si les strings présentent des défauts à la terre comme décrit au chapitre 11.1 « Contrôle
de la présence d’un défaut à la terre au niveau du générateur photovoltaïque » (page 77).
DANGER
Haute tension dans l’onduleur : danger de mort !
• Avant de raccorder le générateur photovoltaïque, assurez-vous que le disjoncteur
miniature AC est coupé des trois conducteurs de ligne et sécurisé contre toute remise
en marche involontaire.
PRUDENCE
Risque de destruction de l’onduleur par surtension !
Si la tension des panneaux photovoltaïques dépasse la tension d’entrée maximale de
l’onduleur, ce dernier risque d’être détruit en raison d’une surtension. Tous les droits de
garantie expirent.
• Ne raccordez pas à l’onduleur des strings ayant une tension à vide supérieure à la
tension d’entrée maximale de l’onduleur.
• Vérifiez le dimensionnement de l’installation.
PRUDENCE
Risque de destruction de l’appareil de mesure par des tensions trop élevées !
• Utilisez exclusivement des appareils de mesure ayant une plage de tension d’entrée
DC d’au moins 1 000 V.
