SMA Solar Technology AG 2 Sécurité
Instructions d’installation STP10-17TL-IA-fr-32 9
2 Sécurité
2.1 Utilisation conforme
Le Sunny Tripower est un onduleur photovoltaïque qui transforme le courant continu d’un générateur
photovoltaïque en courant alternatif et qui injecte ce dernier dans le réseau électrique public.

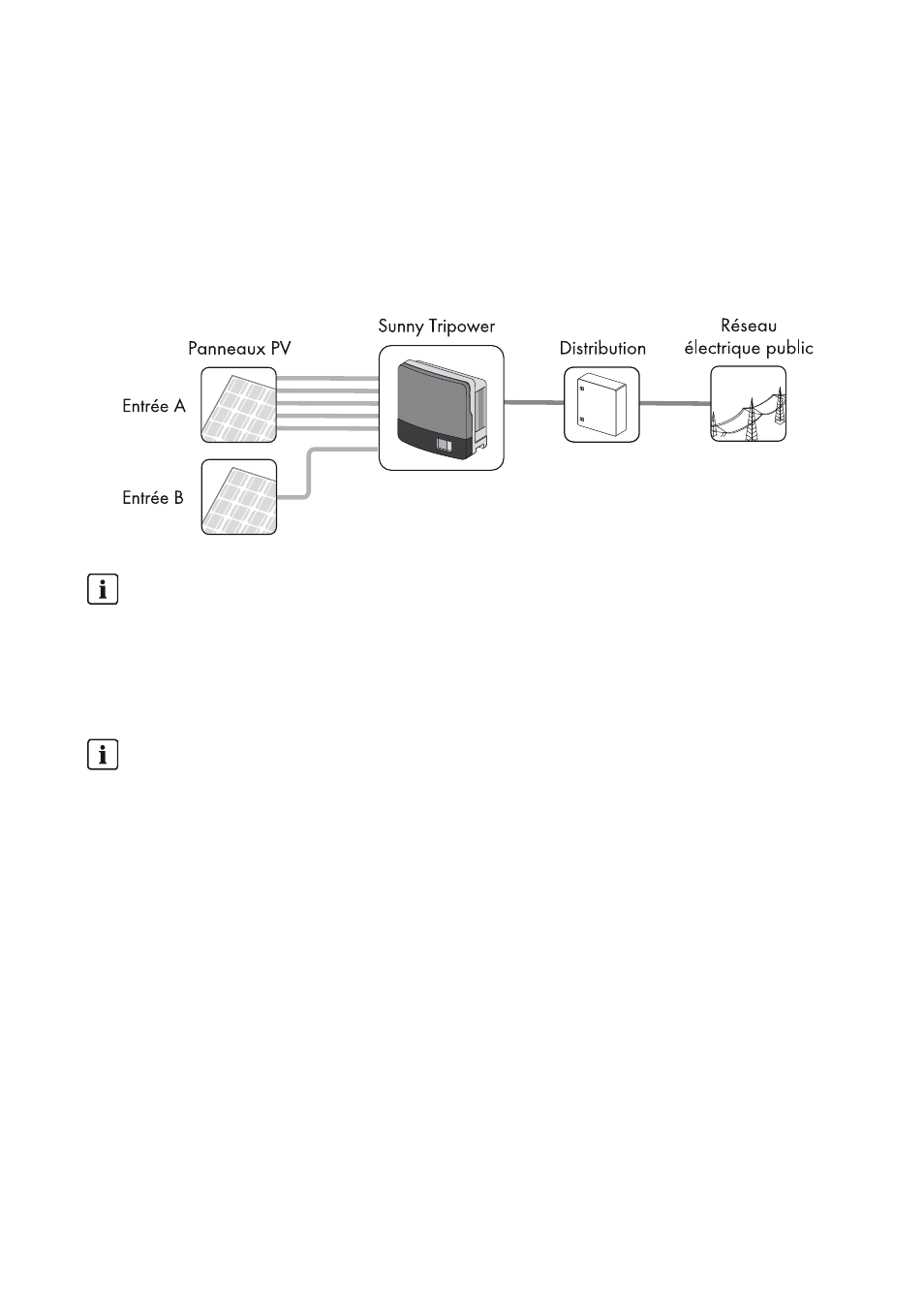

Principe d’une installation photovoltaïque avec le Sunny Tripower
Le Sunny Tripower ne doit être exploité qu’avec des générateurs photovoltaïques de la classe de
protection II selon IEC 61730, classe d’application A. Hormis les panneaux photovoltaïques,
ne raccordez aucune autre source d’énergie au Sunny Tripower.
Assurez-vous lors de la configuration de l’installation photovoltaïque que la plage de fonctionnement
autorisée de tous les composants est systématiquement respectée. Le logiciel de conception gratuit
« Sunny Design » (version 2.0 disponible à l’adresse www.SMA-Solar.com/SunnyDesign) vous
assiste au cours de ce processus. Le fabricant de panneaux photovoltaïques doit avoir autorisé
l’utilisation de ses panneaux photovoltaïques pour l’exploitation avec le Sunny Tripower. En outre,
assurez-vous que toutes les mesures recommandées par le fabricant pour préserver durablement les
caractéristiques de ses panneaux sont respectées (voir aussi l’information technique intitulée
« Technologie de panneaux » disponible sur le site www.SMA-Solar.com).
Raccordement des strings pour les Sunny Tripower 10000TL et 12000TL
Les Sunny Tripower 10000TL et 12000TL ne sont équipés que de 4 bornes de strings à l’entrée A.
Courants de décharge capacitifs
Les panneaux photovoltaïques d’une grande capacité à la terre, tels que les panneaux
photovoltaïques à couche mince avec des cellules sur des matériaux de support métalliques,
ne pourront donc être utilisés que si leur capacité de couplage est inférieure à 2,55 μF.
En mode d’injection dans le réseau, un courant de fuite circule des cellules à la terre ; sa valeur
dépend du type de montage des panneaux photovoltaïques (par exemple film sur toit
métallique) et des conditions météorologiques (pluie, neige). Ce courant de fuite lié aux
conditions de fonctionnement ne doit pas dépasser 90 mA sans quoi l’onduleur se déconnecte
du réseau électrique public par mesure de précaution. Vous trouverez de plus amples
informations dans l’information technique intitulée « Courants de décharge capacitifs »
disponible sur le site www.SMA-Solar.com.
