6 Raccordement électrique SMA Solar Technology AG
28 STP10-17TL-IA-fr-32 Instructions d’installation

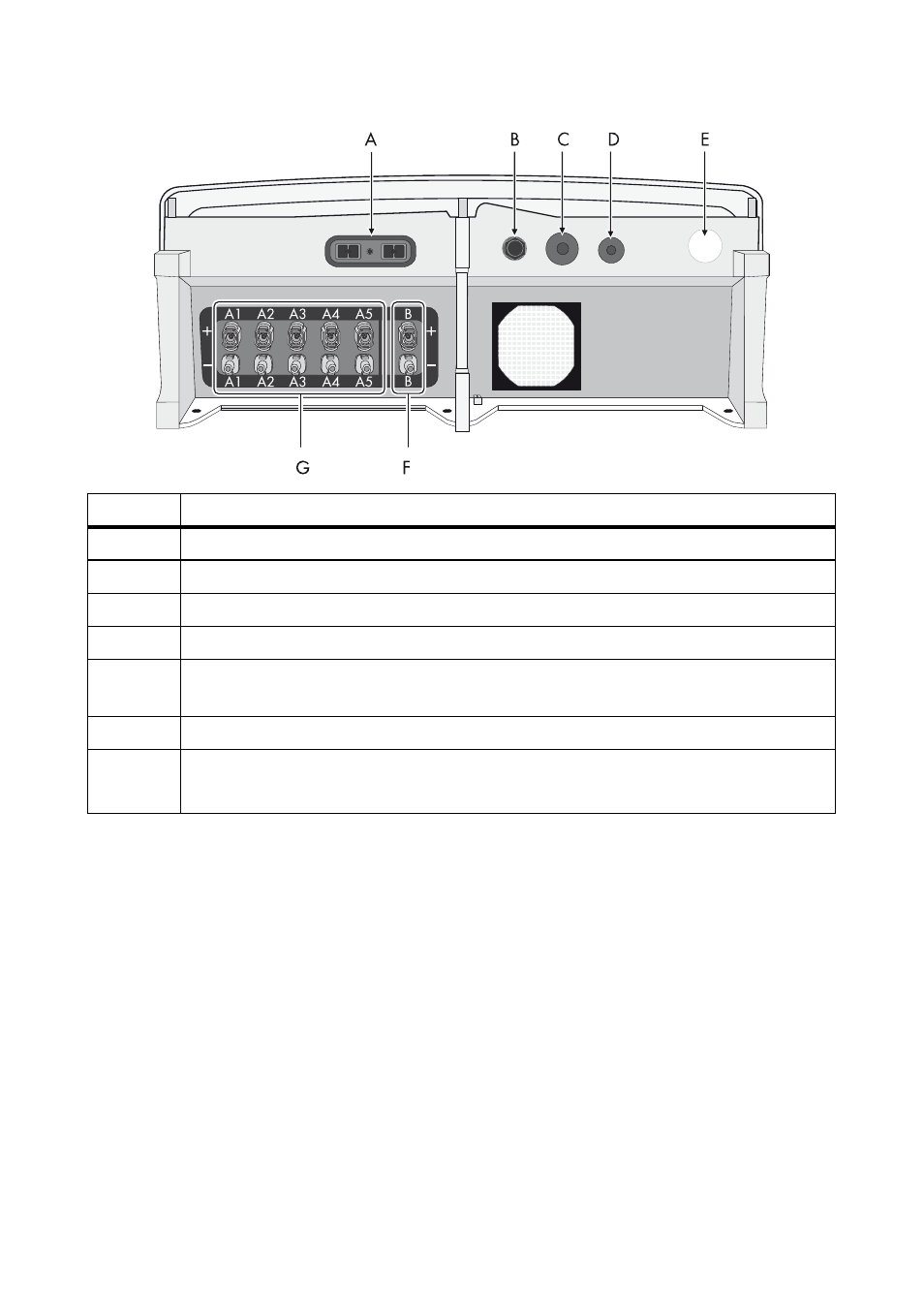

Objet Description
A Embase de l’Electronic Solar Switch (ESS)
B Passage de câbles pour le relais multifonction (M20, 5 à 13 mm)
C Passages de câbles pour une communication via RS485 (M32) (en option)
D Passage de câbles supplémentaire (M20)
E Passage de câbles pour le raccordement au réseau électrique public (AC) (M32,
14 mm à 25 mm)
F Connecteurs DC pour le raccordement des strings (plage d’entrée B)
G Connecteur DC pour le raccordement des strings (plage d’entrée A)
(Pour le Sunny Tripower 10000TL / 12000TL, 4 unités seulement)
