6 Raccordement électrique SMA Solar Technology AG
56 STP10-17TL-IA-fr-32 Instructions d’installation

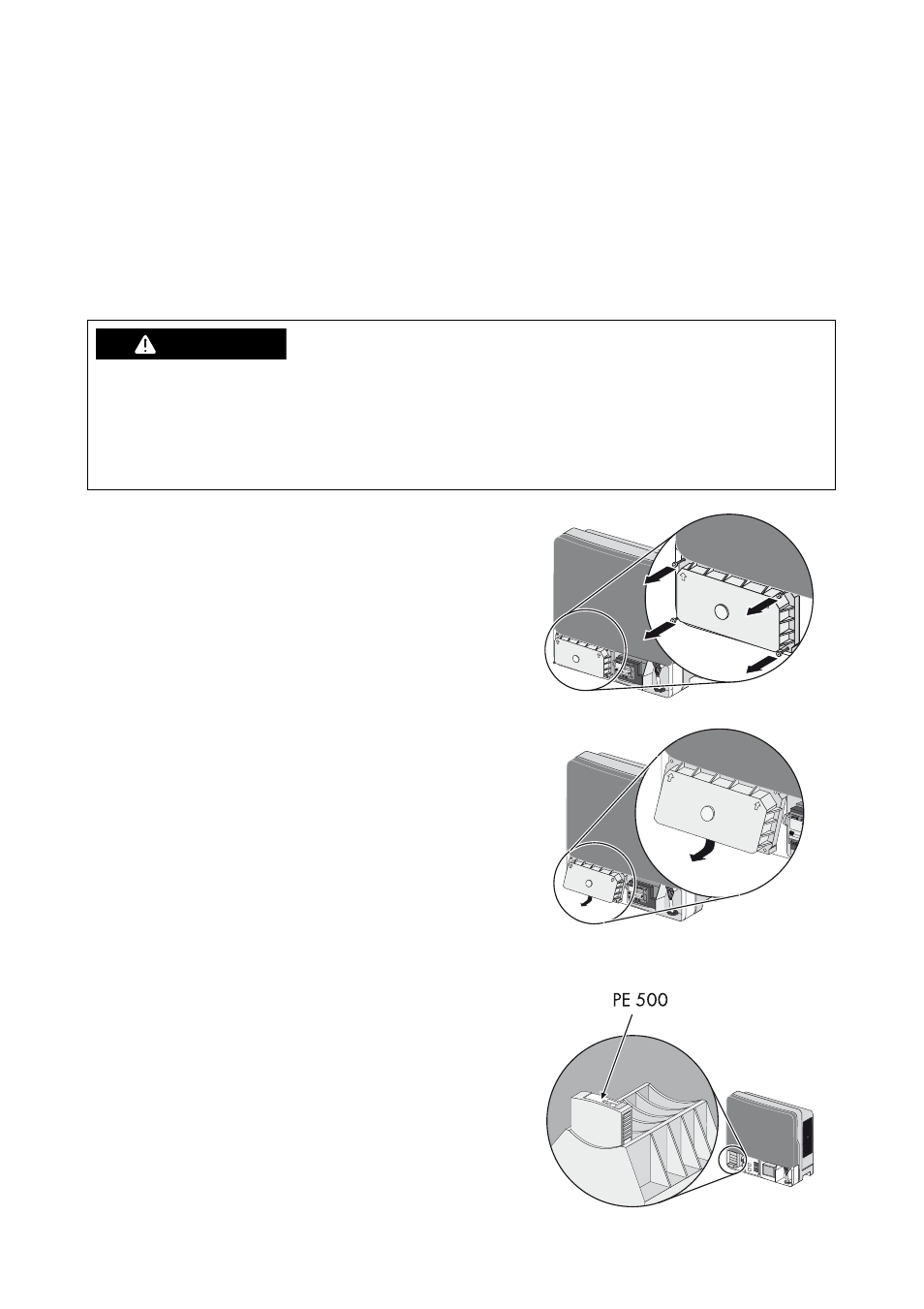

6.7 Équipement ultérieur d’un parafoudre de type II
L’onduleur peut être équipé en usine de parafoudres ou en être équipé ultérieurement. Vous trouverez le
numéro de commande des deux jeux d’équipement ultérieur (un pour l’entrée A et un pour l’entrée B) au
chapitre 15.
Veuillez procéder comme suit pour réaliser l’équipement ultérieur :
1. Mettez l’onduleur hors tension (voir chapitre 9 « Mise hors tension de l’onduleur », page 63).
2. Desserrez la vis permanente du couvercle DC
située sur le côté gauche de la zone de
raccordement.
3. Soulevez le couvercle DC par le bas et retirez-le.
4. Enfichez tous les parafoudres sur les ports prévus à
cet effet jusqu’à ce qu’ils s’enclenchent dans les
taquets latéraux.
– Vous devez monter le parafoudre avec le
marquage « PE 500 » sur le port le plus en bas.
%"/(&3
Haute tension dans l’onduleur : danger de mort
Danger de mort par choc électrique
Des tensions résiduelles subsistent dans l’onduleur. L’onduleur se décharge en 20 minutes.
• Attendez 20 minutes avant d’ouvrir le couvercle supérieur du boîtier ou le couvercle DC.
