☑ Si les tensions mesurées sont stables et si la somme des tensions au pôle positif par rapport
au potentiel de terre et au pôle négatif par rapport au potentiel de terre d’un string
correspond approximativement à la tension entre les pôles positif et négatif, il existe alors
un défaut à la terre.
Lieu du défaut à la terre
La position approximative du défaut à la terre peut être localisée en calculant le rapport des
tensions mesurées entre le pôle positif et le pôle négatif par rapport au potentiel du sol.

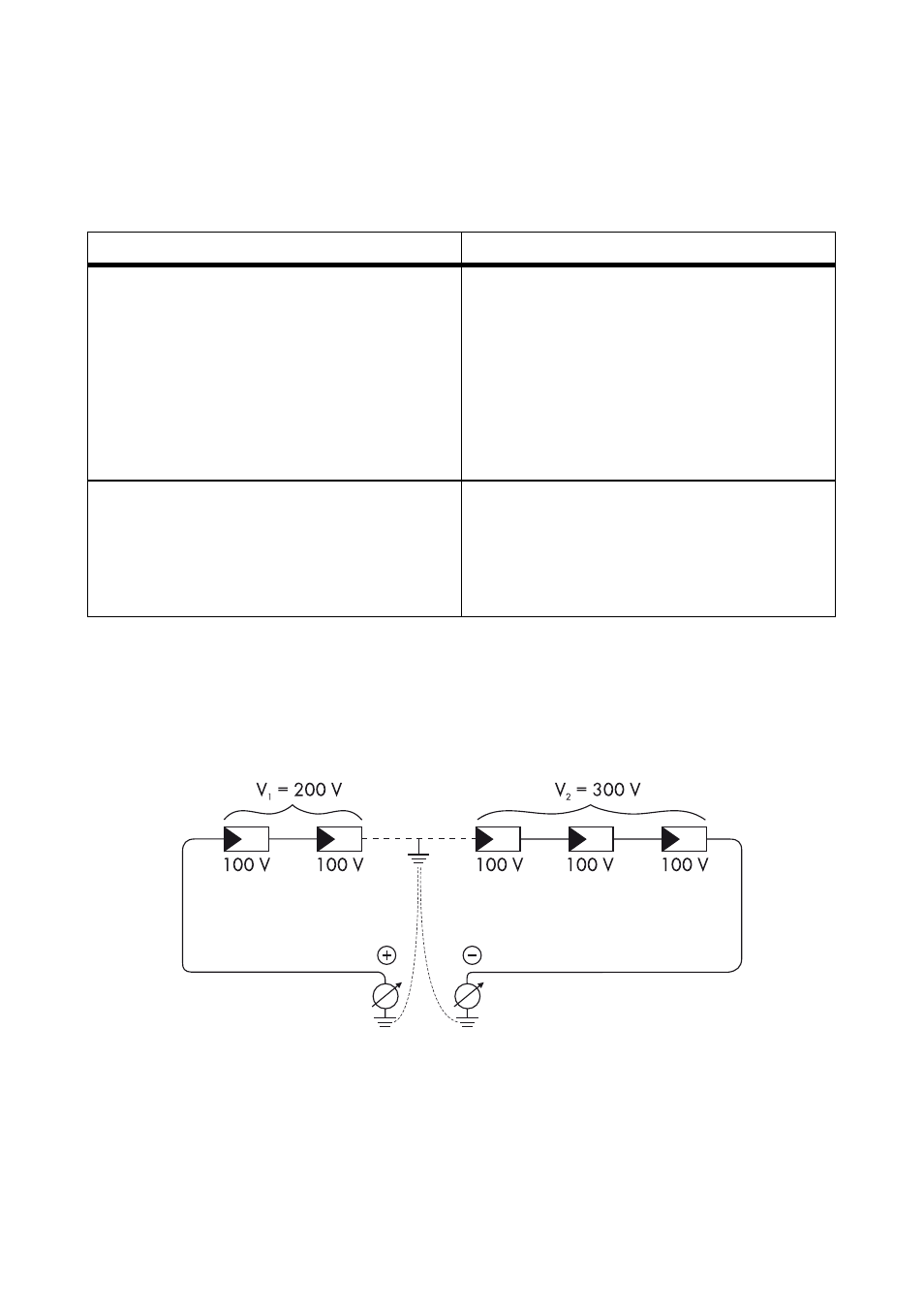

Exemple :
Dans ce cas, le défaut à la terre est situé entre le deuxième et le troisième panneau
photovoltaïque.
☑ Le contrôle du défaut à la terre est terminé.
Résultat
Mesure
☑ Vous avez constaté un défaut à la terre.
• L’installateur du générateur photovoltaïque
doit éliminer le défaut à la terre dans le
string concerné. Vous pouvez déterminer
le lieu du défaut à la terre comme décrit
ci-dessous.
• Ne rebranchez pas le string défectueux.
• Remettez l’onduleur en service (voir
chapitre 7 « Mise en service », page 58).
☑ Vous n’avez constaté aucun défaut à la
terre.
Une des varistances à surveillance thermique est
probablement défectueuse.
• Vérifiez les varistances (voir chapitre 12.3
