SMA Solar Technology AG Connexions électriques internes
Instructions d’installation SC20_25_35-IFR094521 47
5.8 Montage du capteur de température interne
Le capteur de température capte la température qui règne dans l'armoire de distribution. Il se trouve
dans le canal du câble d'interconnexion. Le capteur de température interne est monté à l'intérieur de
l'armoire de distribution. Un profilé chapeau correspondant est installé sur le lieu de montage indiqué.

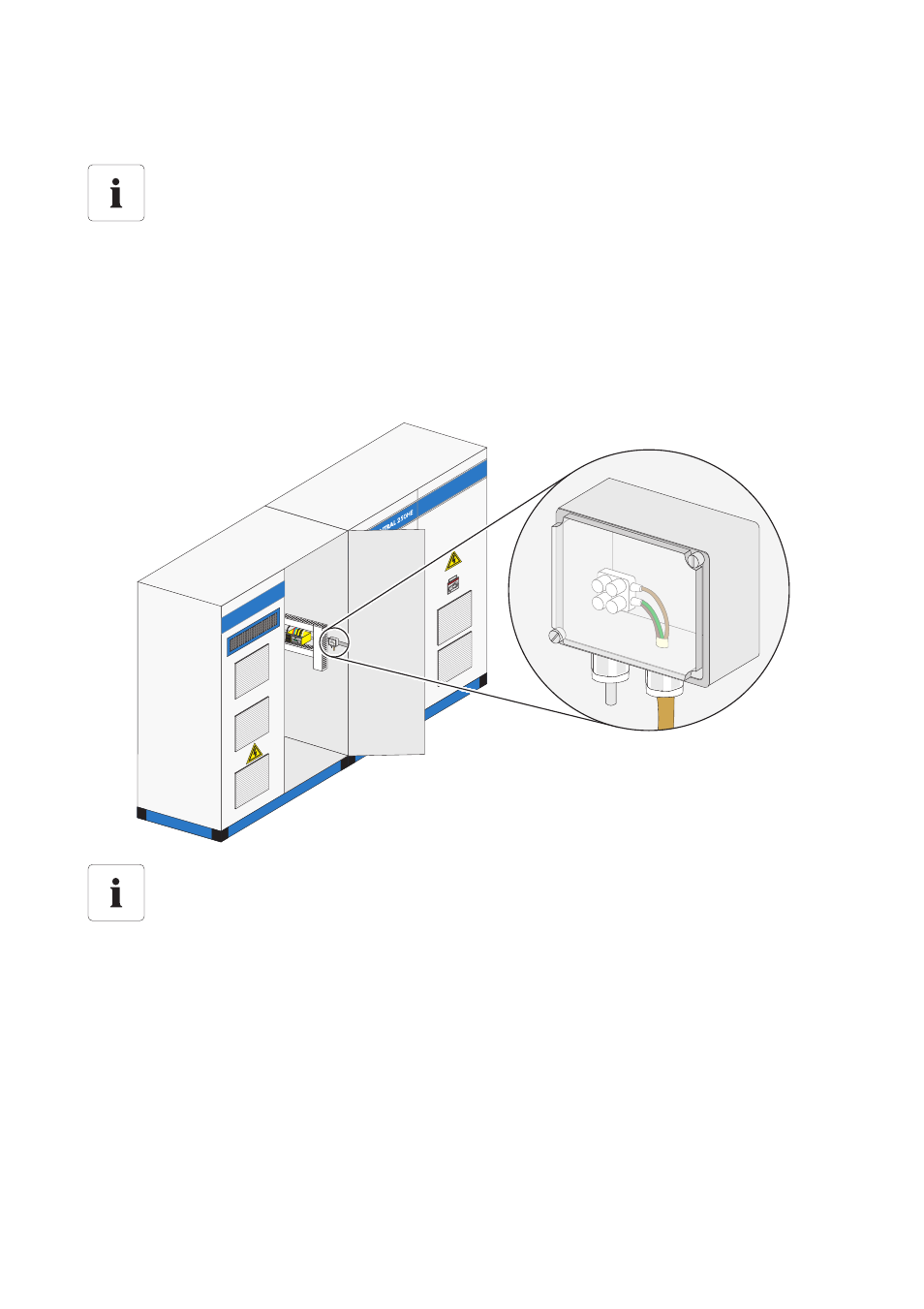

Le graphique suivant montre, de manière exemplaire, la position du capteur de température interne
du Sunny Central 250.
1. Encliquetez le capteur de température sur le profilé chapeau.
☑ Le capteur de température est monté.
Capteur de température du Sunny Central 350
Le Sunny Central 350 est équipe de série d'un capteur de température préinstallé.
Procédez comme décrit au chapitre 5.9 « Sunny Central monté en équipe (en option) »
(Page 48).
Position du capteur de température interne
La position exacte du capteur de température interne diffère en fonction du modèle. Grâce
à l'étiquetage du matériel électrique et au schéma de raccordement fourni, il est possible
de déterminer la position exacte du capteur de température interne.
