SMA Solar Technology AG Connexions électriques internes
Instructions d’installation SC20_25_35-IFR094521 35
5. Liez ensemble les câbles à l'aide d'un attache-câbles. Sinon, les arêtes métalliques pointues ou
vives risquent d'endommager l'isolation des câbles.
☑ Le raccordement des câbles de puissance est maintenant achevé.
6. Remontez le capot de protection de l'élément de puissance.
☑ Le capot de protection est remonté.
5.2.2 Sunny Central 350
Les câbles de puissance raccordent le filtre sinus situé dans l'armoire DC / onduleur au transformateur
de l'armoire AC.
Les câbles de puissance (U1, V1, W1) sont déjà raccordés au filtre sinus et coupés à une longueur
permettant une affectation univoque au niveau du transformateur.
Le graphique suivant montre les points de raccordement des câbles de puissance du transformateur
du Sunny Central 350.
Procédure de raccordement des câbles de puissance :
1. Insérez les câbles dans l'armoire DC en les faisant passer par la paroi latérale ouverte, au-
dessus des tôles de fond de l'armoire.
2. Liez ensemble les câbles se trouvant au niveau du sol de l'armoire de distribution à l'aide d'un
attache-câbles.

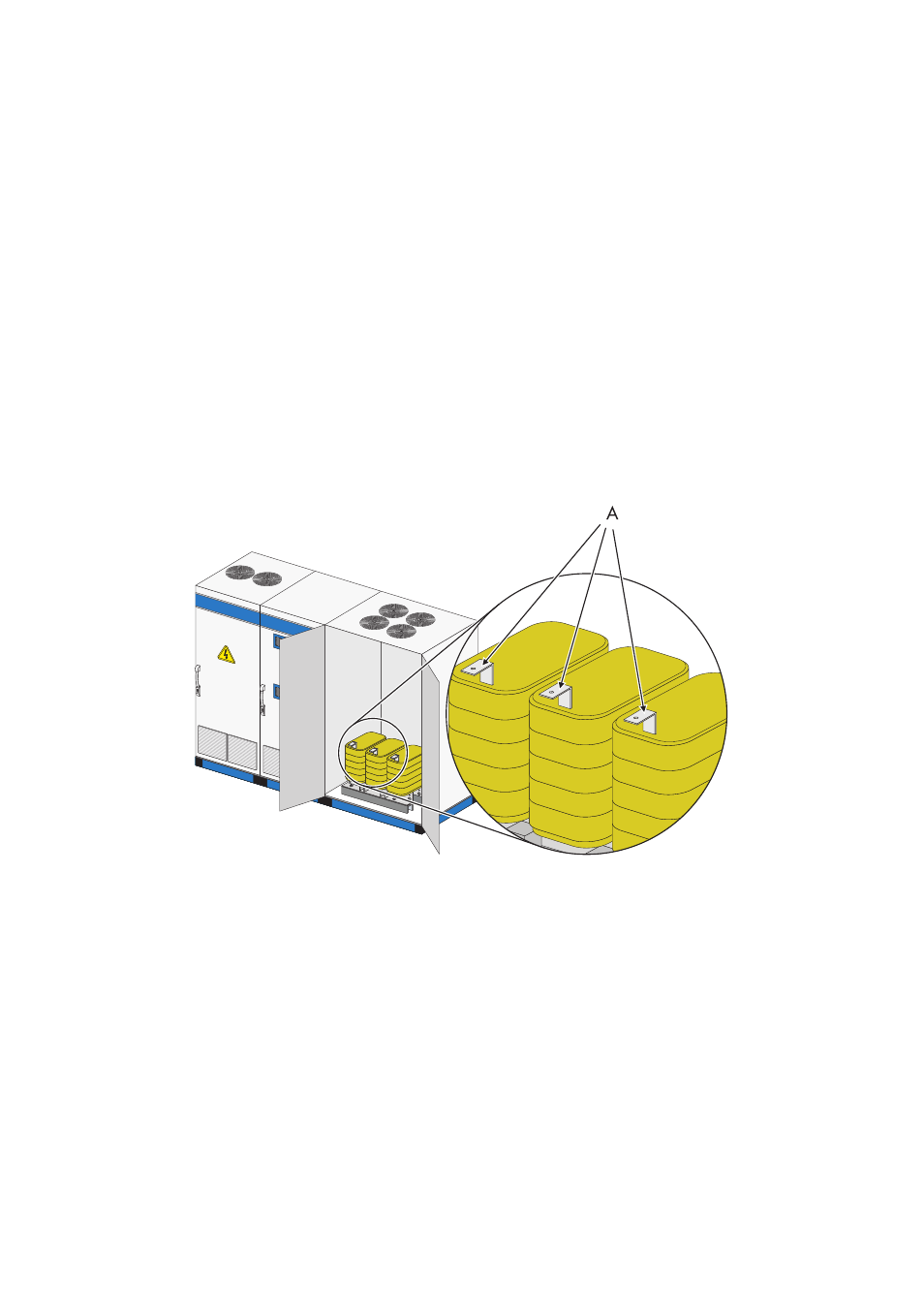

A Languettes de raccordement du filtre sinus
