5.3.2 Sunny Central 200 / 250 avec option « Protection contre les
substances chimiquement actives »
Les rails de terre pour les différentes armoires de distribution se trouvent en bas sur les parois latérales.

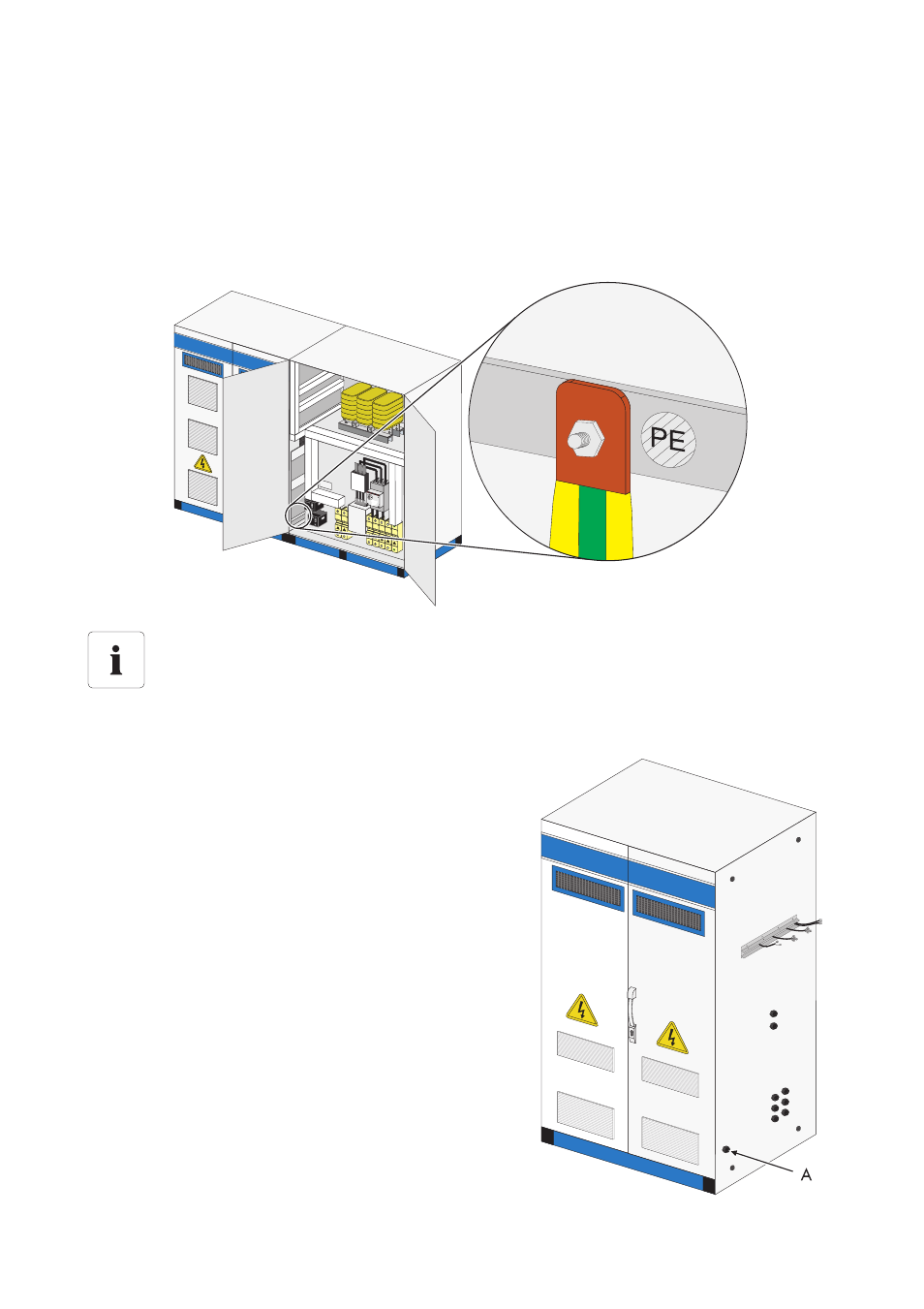

Les câbles nécessaires à cela sont compris dans la livraison. Le graphique suivant montre le point de
raccordement de la connexion de terre du Sunny Central 250.
1. Faites passer le câble de terre par le presse-étoupe
(A).
Position du rail de terre
La position exacte du rail de terre diffère en fonction du modèle. Grâce à l'étiquetage du
matériel électrique et au schéma de raccordement fourni, il est possible de déterminer la
position exacte du rail de terre.
