5.6 Raccordement des câbles de commande internes
Les câbles de commande internes X8et X9 se trouvent dans le canal du câble d'interconnexion de
l'armoire de l'onduleur. Ils raccordent l'armoire AC à la platine de commande. La platine de
commande se trouve dans l'élément de puissance.

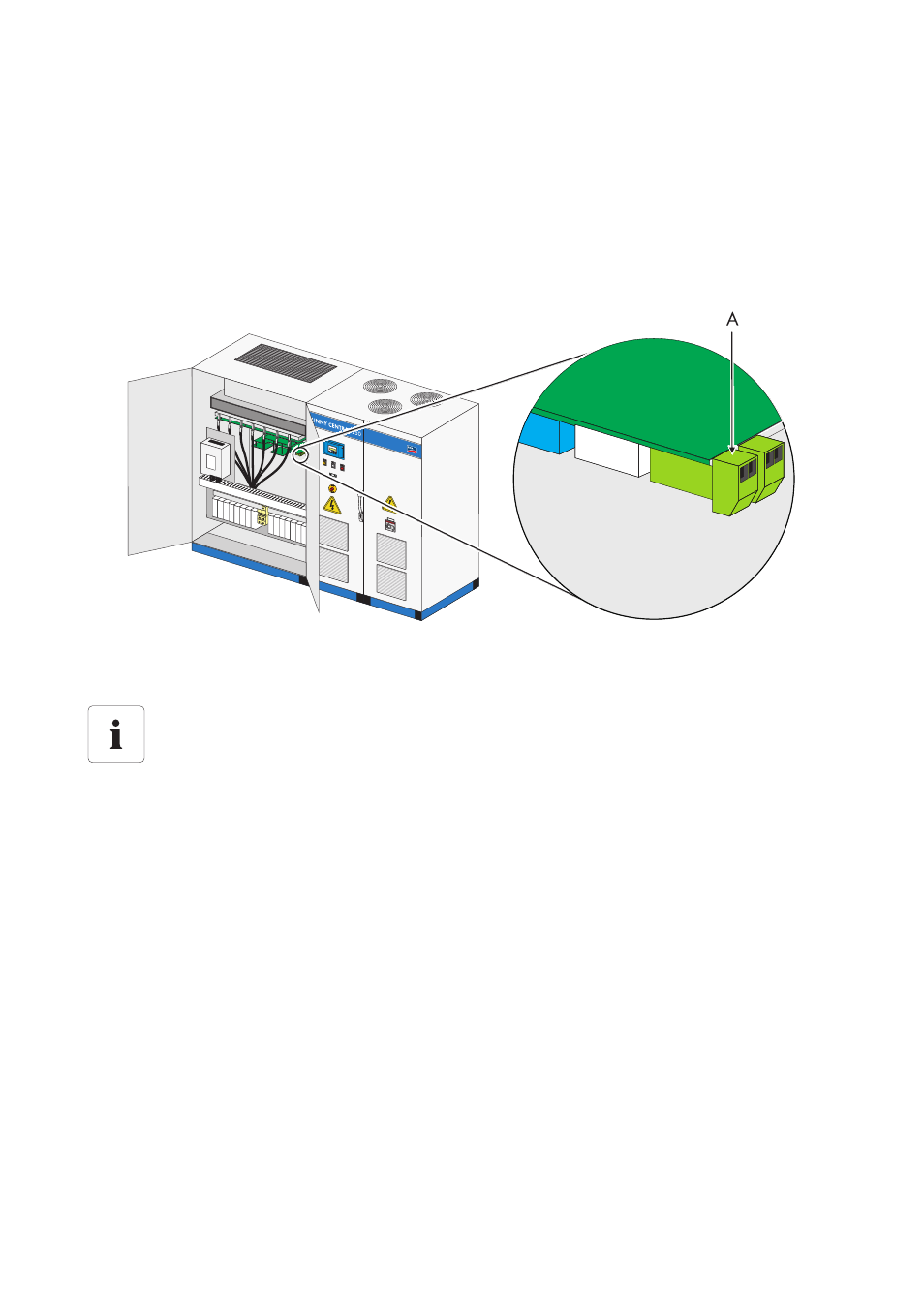

Le graphique suivant montre, de manière exemplaire, le contact à fiche de la platine de commande
du Sunny Central 250.
1. Raccordez les câbles de commande X8 et X9 à la platine de commande.
☑ Les câbles de commande sont raccordés.
A Contact à fiche pour les câbles de commande internes X8 et X9
Position des bornes de raccordement des câbles de commande
La position exacte du contact à fiche diffère en fonction du modèle. Grâce à l'étiquetage
du matériel électrique et au schéma de raccordement fourni, il est possible de déterminer
la position exacte des bornes de raccordement.
