Mise en service du Sunny Boy SMA Solar Technology AG
26 SB11_12_17-IFR094131 Instructions d’installation
6 Mise en service du Sunny Boy
1. Avant la mise en service, vérifiez les conditions préalables suivantes :
– Mise en place correcte
– Raccordement correct du câble AC (réseau)
– Raccordement complet des câbles DC (strings photovoltaïques)
– Les connecteurs à fiche DC non utilisés sur le dessous du boîtier sont fermés à l'aide des
bouchons de protection.
– Couvercle du boîtier vissé fermement
– Electronic Solar Switch (ESS) enfiché fermement
– Disjoncteur configuré correctement
2. Activez le disjoncteur.
☑ La DEL verte s'allume ou clignote en cas de
rayonnement suffisant : La mise en service a
réussi.
ou :
☑ La DEL rouge ou jaune s'allume ou clignote : Il
s'agit d'une perturbation. Continuez à partir du
point 3.
3. Veuillez vous référer au chapitre 9 « Recherche
d'erreurs » (Page 36) et le manuel d'utilisation joint
à la livraison, si nécessaire. La signification des DEL
ainsi que des messages d'erreur et des messages
de statut affichés à l'écran y est décrite.

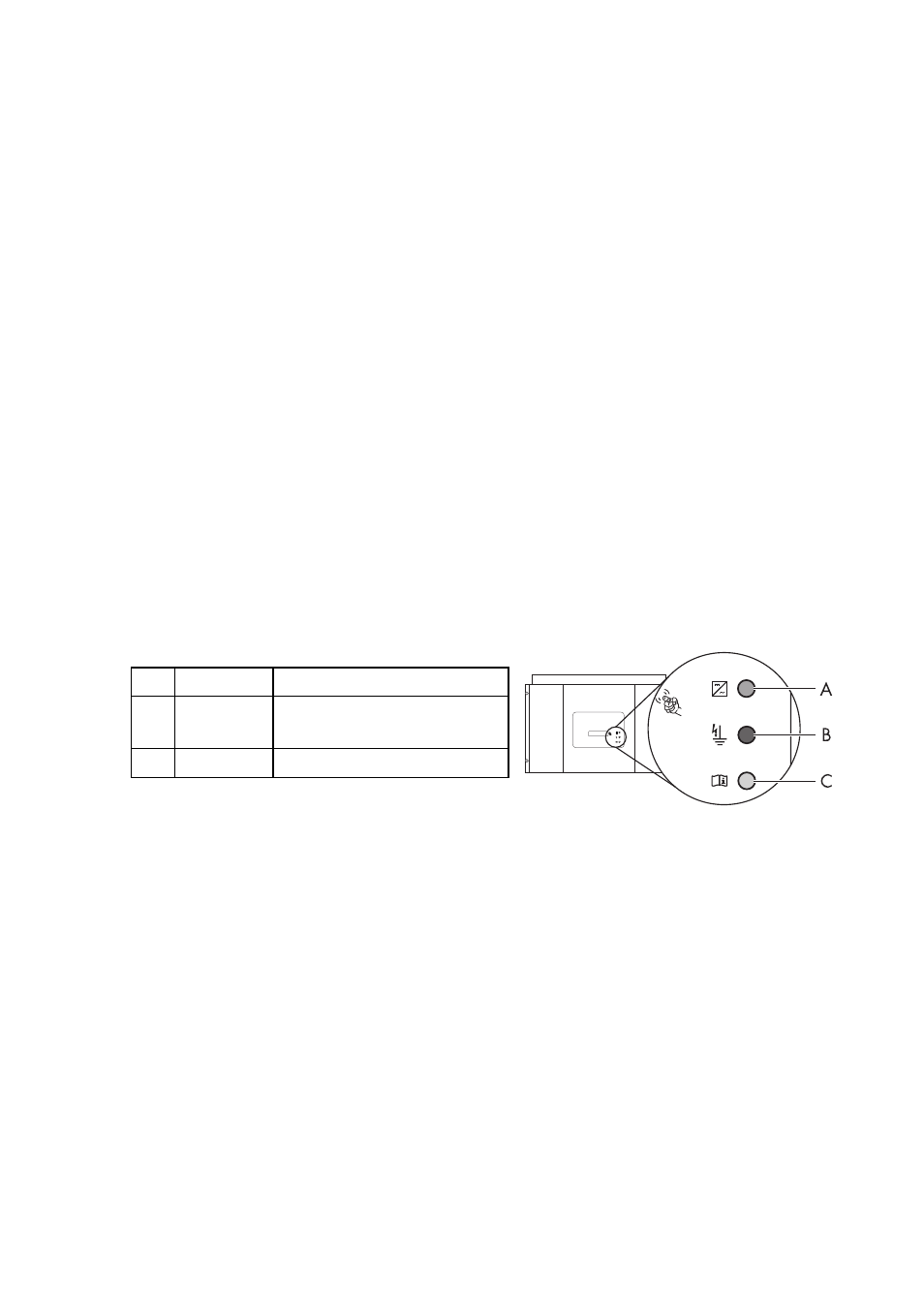

A DEL verte en fonctionnement
B DEL rouge défaut à la terre ou varistor
défectueux
C DEL jaune Perturbation
