SMA Solar Technology AG Raccordement électrique
Instructions d’installation SB11_12_17-IFR094131 21

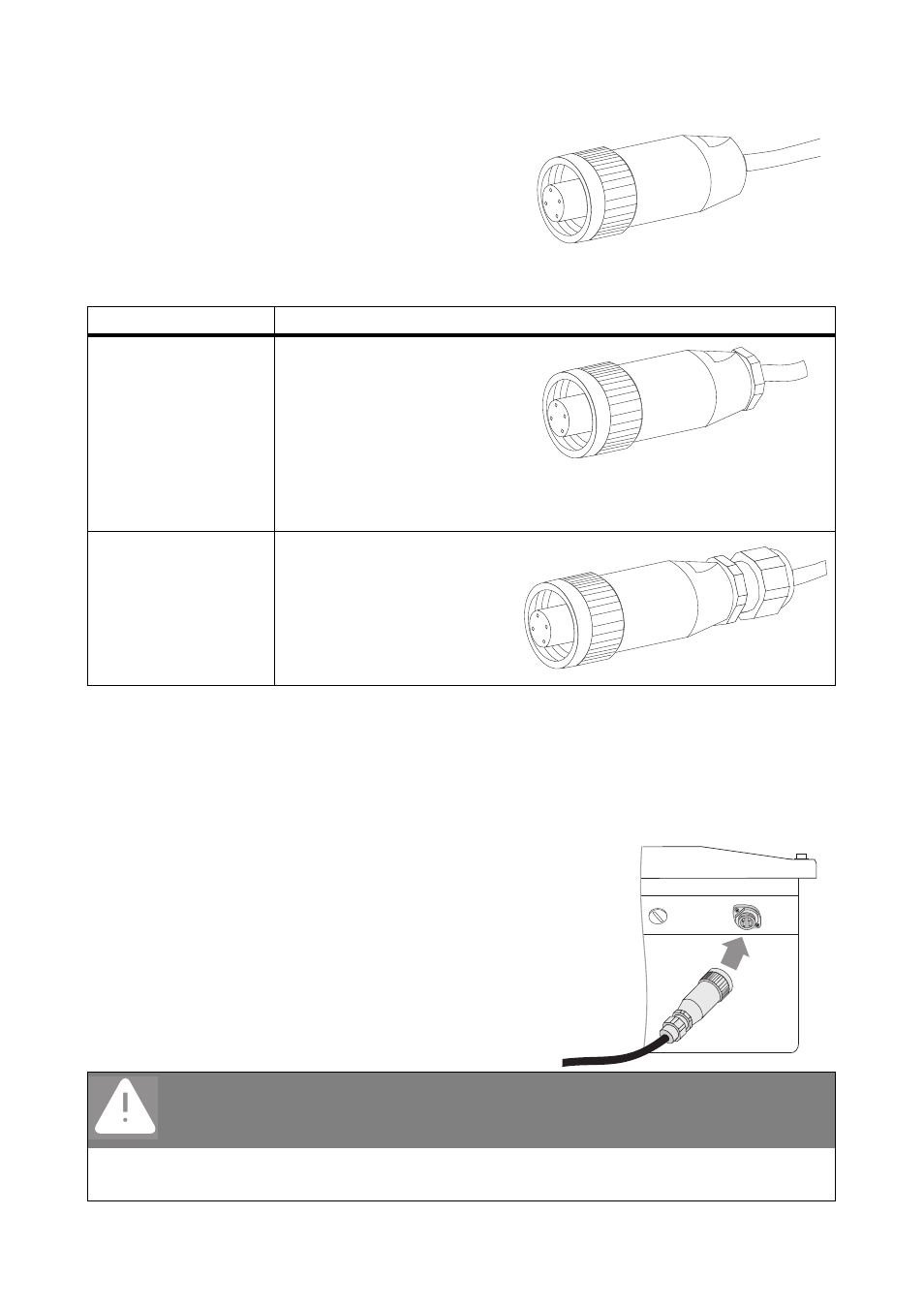

13. Vissez le manchon fileté sur l'embout de douille.
14. Vissez et serrez la vis de serrage sur le manchon
fileté.
☑ La prise femelle AC est assemblée.
15. Fermez l'embout de douille avec le bouchon de protection fourni si le Sunny Boy n'est pas
raccordé immédiatement.
16. Enfichez la prise femelle AC dans le connecteur AC du Sunny Boy. Si nécessaire, retirez
préalablement le bouchon de protection.
17. Vissez et serrez la bague filetée de la prise femelle
AC sur le connecteur AC du Sunny Boy. La bague
filetée permet d'étancher et de décharger la
traction de la prise femelle AC.
☑ Le câble AC est raccordé au Sunny Boy.
Taille utilisée Procédure
PG13,5
La garniture de serrage et la bague d’étanchéité, ainsi prises dans le
manchon fileté, ne sont plus visibles.
PG16
DANGER !
Haute tension dans le Sunny Boy. Danger de mort !
• N'activez le disjoncteur qu'une fois le Sunny Boy dûment fermé et le générateur
photovoltaïque raccordé.
