5.1.2 Vue intérieure

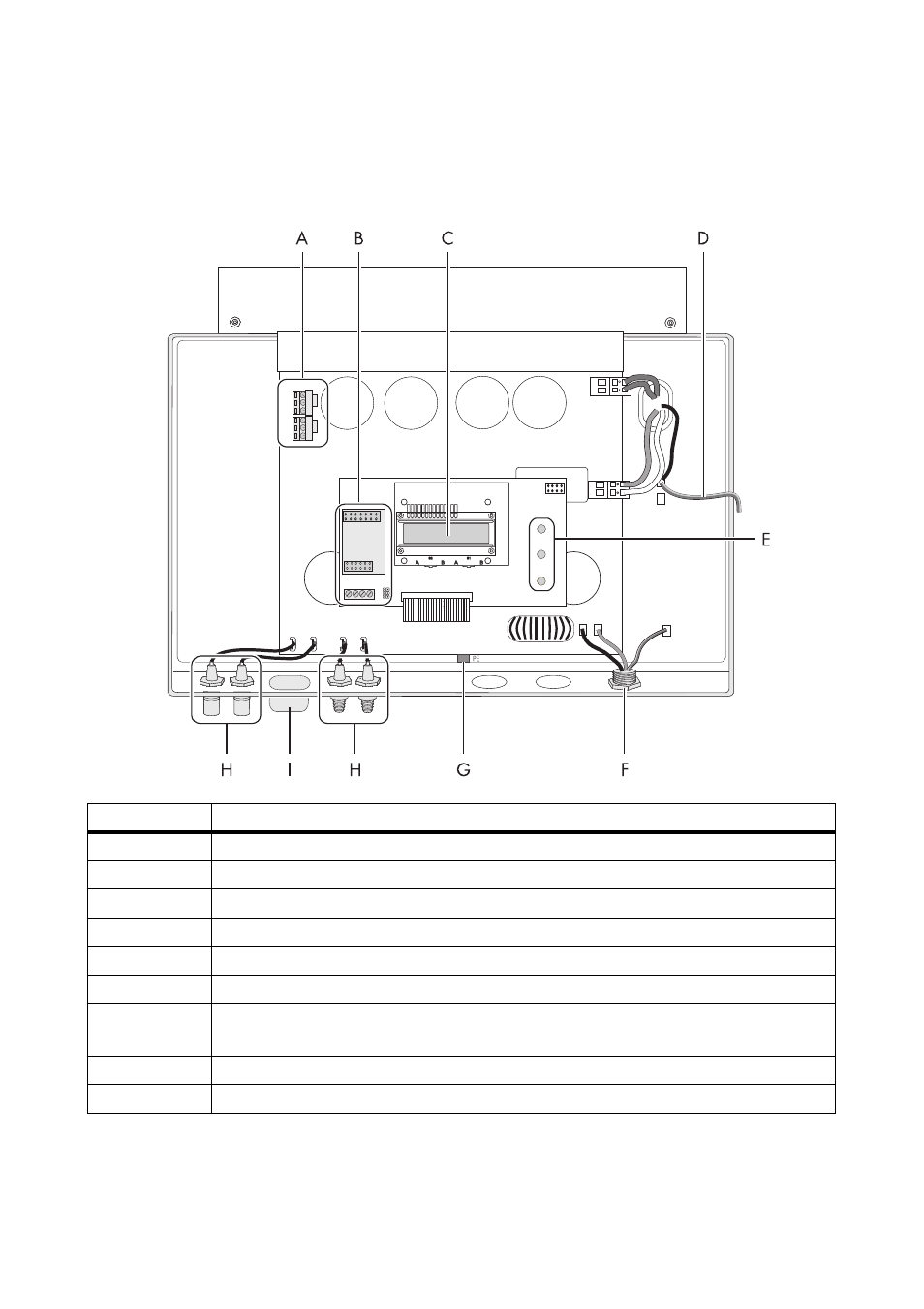

Le schéma ci-dessous représente les diverses composantes et zones de raccordement du Sunny Boy
ouvert :
Objet Description
A Varistors, chapitre 9.1.2
B Zone de raccordement et ports de communication (RS485, radio), chapitre 5.4
C Écran
D Câble de mise à la terre pour couvercle
E DEL d'affichage de l'état de service
F Borne de raccordement (AC), chapitre 5.2
G Fiche plate destinée à la mise à la terre du blindage du câble pour la
communication RS485
H Connecteur d'entrée photovoltaïque (DC), chapitre 5.5
I Connecteur pour Electronic Solar Switch (ESS)
