☑ Si les tensions mesurées sont stables et si la somme des tensions au pôle positif par rapport
au potentiel du sol et au pôle négatif par rapport au potentiel du sol d’un string correspond
approximativement à la tension entre les pôles positif et négatif, il existe alors un défaut à la
terre.
Lieu du défaut à la terre
Le lieu approximatif du défaut à la terre peut être localisé en calculant le rapport des tensions
mesurées entre le pôle positif et le potentiel du sol (PE) et le pôle négatif et le potentiel du sol
(PE).

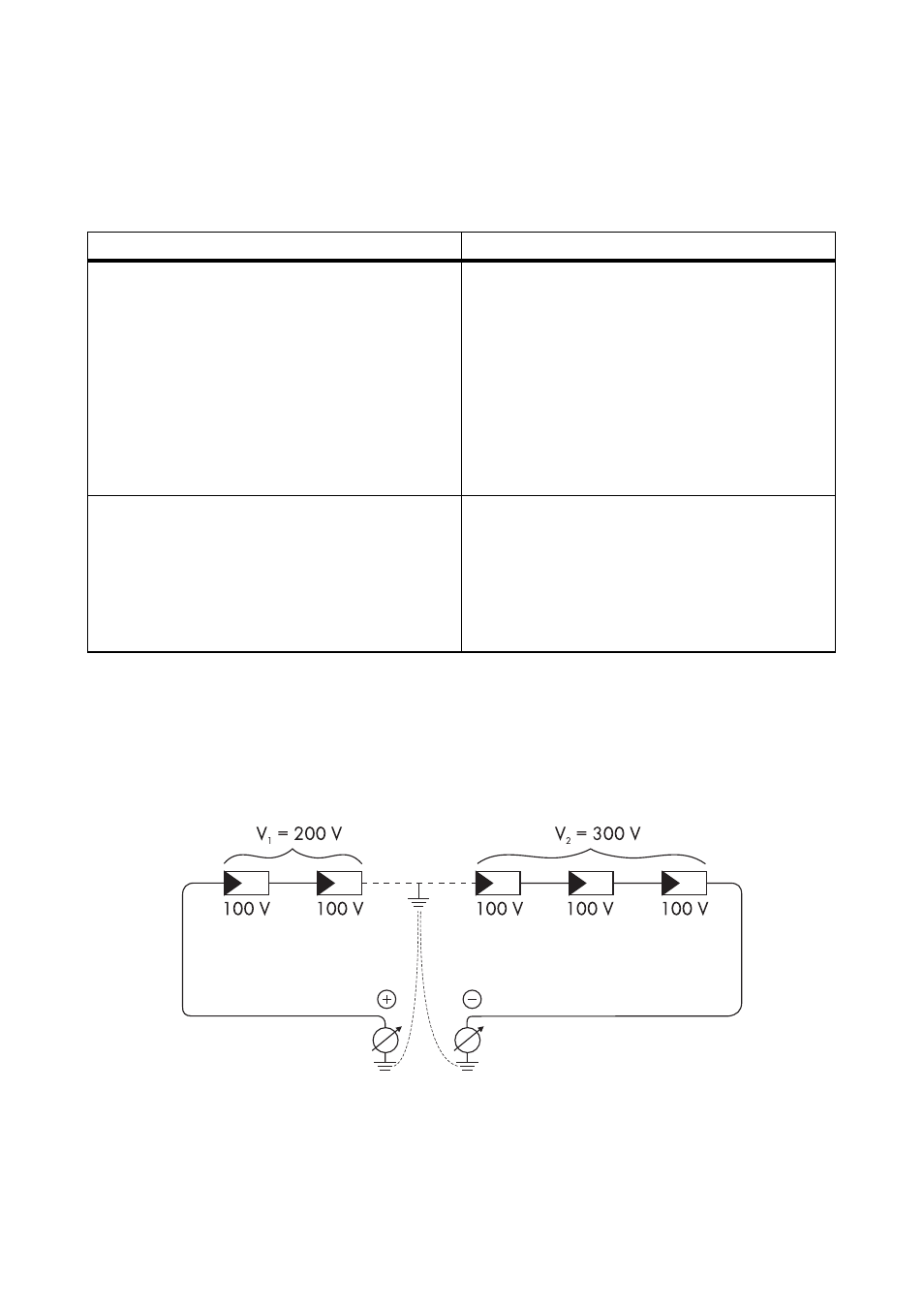

Exemple :
Dans ce cas, le défaut à la terre est situé entre le deuxième et le troisième panneau
photovoltaïque.
☑ Le contrôle du défaut à la terre est terminé.
Résultat Mesure
☑ Vous avez constaté un défaut à la terre. • L’installateur du générateur photovoltaïque
doit éliminer le défaut à la terre dans le
string concerné. Vous pouvez déterminer le
lieu du défaut à la terre comme décrit
ci-dessous.
• Ne rebranchez pas le string défectueux.
• Remettez en service l’onduleur comme
décrit au chapitre 7 « Mise en service »
(Page 50).
☑ Vous n'avez constaté aucun défaut à la
terre.
Une des varistances à surveillance thermique est
probablement défectueuse.
• Contrôlez la fonction des varistances
comme décrit au chapitre 11.2 « Contrôle
du fonctionnement des varistances »
(Page 78).
