6.3.2 Raccordement de l'onduleur au réseau électrique public (AC)

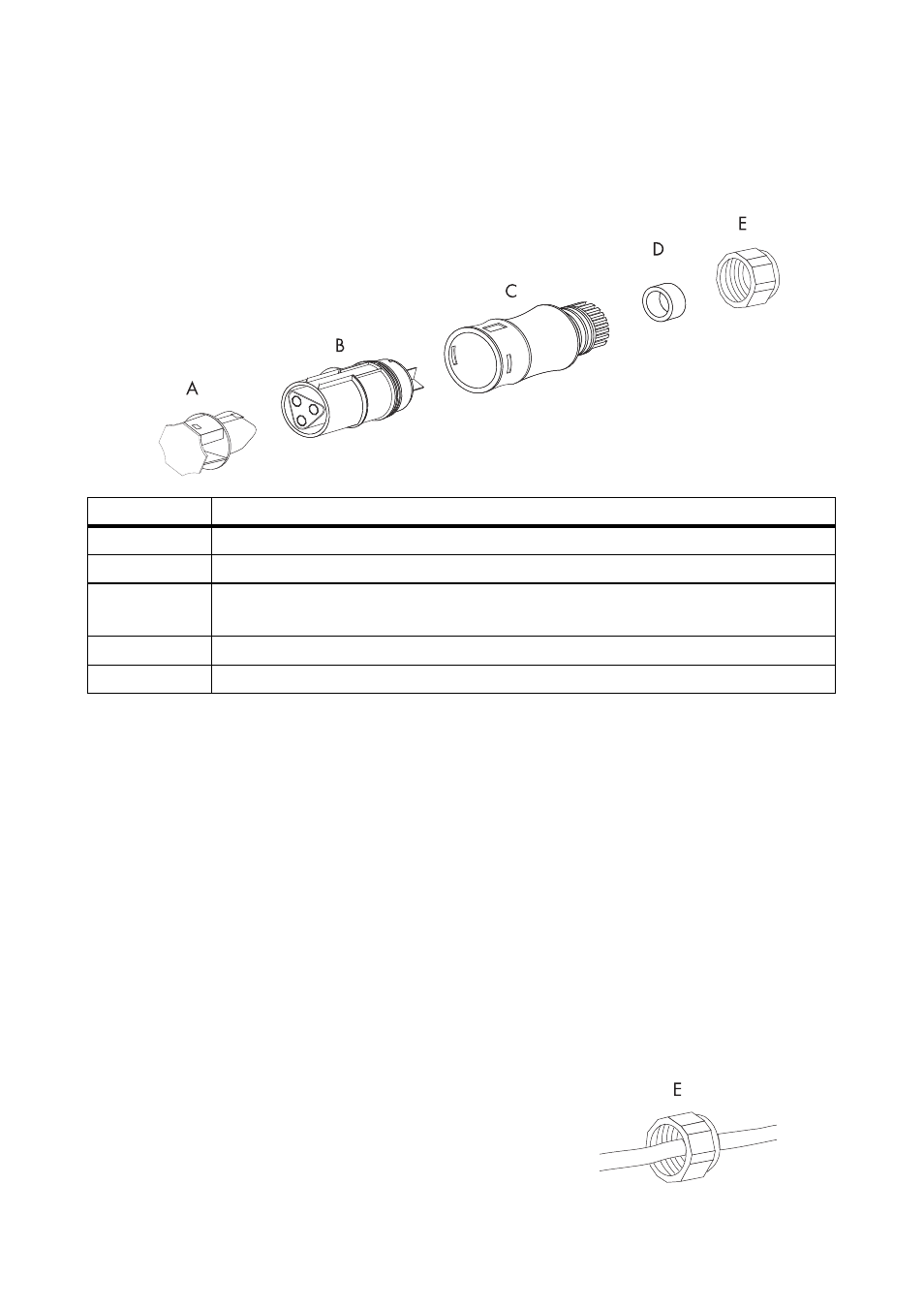

Aperçu de la prise femelle AC
Raccordement de l'onduleur au réseau public (AC)
1. Contrôlez que les paramètres régionaux de l'onduleur sont bien exacts à l'aide du supplément
fourni contenant les paramètres d'usine.
Si l'onduleur n'est pas configuré sur la norme pays souhaitée, définissez cette dernière à l'aide
du commutateur rotatif sur le Quick Module, comme décrit au chapitre 5.3.4 « Réglage de la
norme du pays et de la langue via le commutateur rotatif » (Page 28).
2. Vérifiez la tension du réseau et comparez-la avec la plage de tension autorisée (V
AC
)
(cf. chapitre 13 « Données techniques » (Page 85)).
3. Coupez le disjoncteur miniature et sécurisez-le contre toute remise en marche involontaire.
4. Remplacez si nécessaire la bague d'étanchéité du manchon fileté par la bague d'étanchéité
fournie.
– Retirez la bague d'étanchéité hors du manchon fileté.
– Utilisez une bague d'étanchéité plus petite.
5. Emboîtez la vis de serrage (E) sur le câble AC.
Objet Description
A Bouchon de protection pour le connecteur AC au niveau de l'onduleur
B Embout de douille
C Manchon fileté avec bague d'étanchéité pour un diamètre de ligne de
10 mm … 14 mm
D Bague d'étanchéité pour un diamètre de câble de 6 mm … 10 mm
E Vis de serrage
