5.4 Montage du Quick Module
1. Déconnectez l'onduleur côtés AC et DC, comme décrit au chapitre 8 « Mise hors tension de
l'onduleur » (Page 59).
2. Veillez à ce que l'onduleur soit sécurisé contre l'extraction à l'aide de l'élément de fixation,
comme décrit au chapitre 4.3 « Montage de l’onduleur avec support mural » (Page 17).

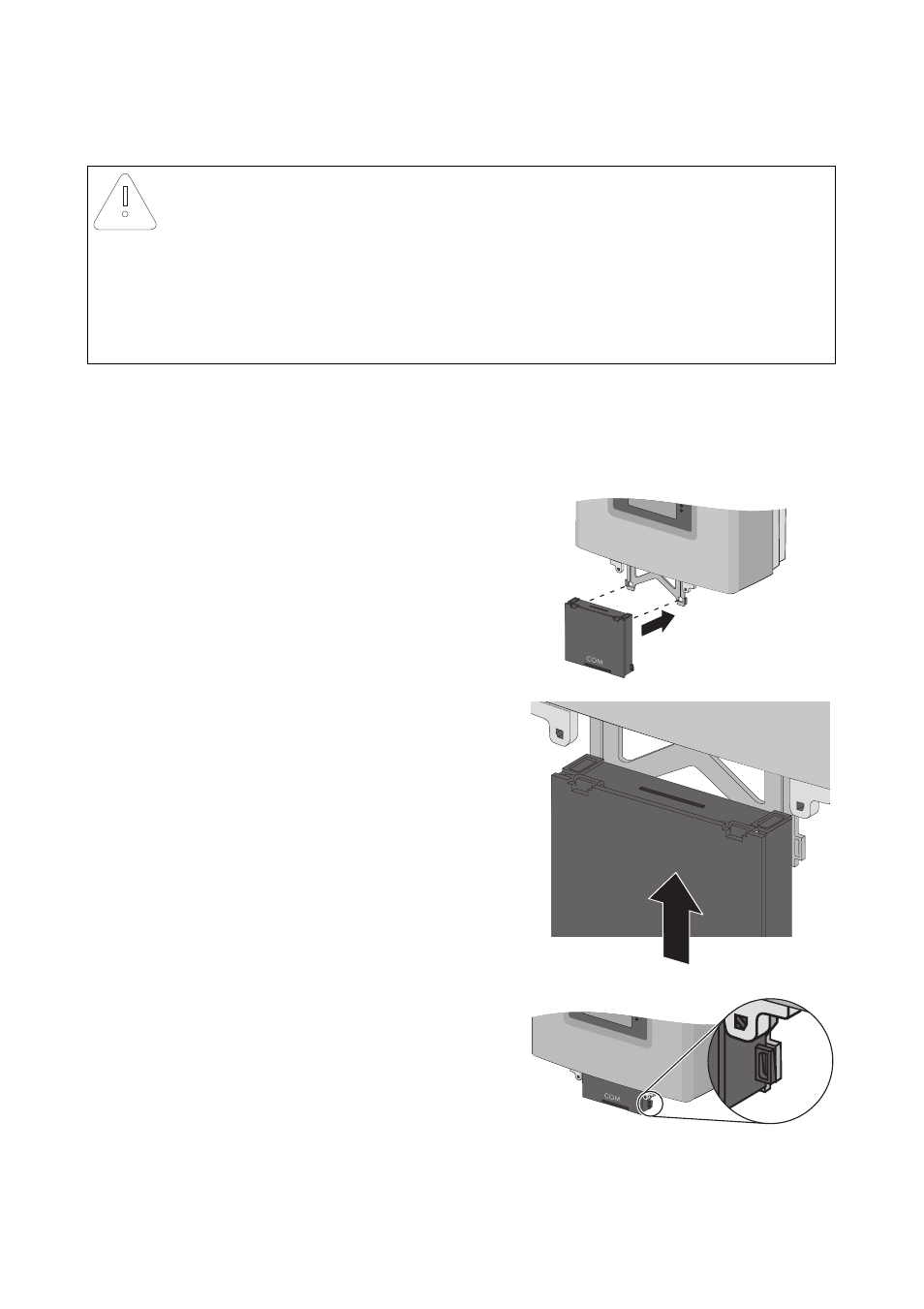

3. Enfichez le Quick Module dans les ouvertures de la
fixation prévues à cet effet.
4. Faites glisser le Quick Module dans la rainure de
guidage vers le haut jusqu'à ce qu'il s'enclenche.
5. Vérifiez que le Quick Module est bien fixé. Les
attaches de sécurité du Quick Module et de la
fixation doivent être à niveau.
☑ Le Quick Module est monté.
PRUDENCE
Endommagement du Quick Module en raison d'un montage non conforme dans
l'onduleur
Le Quick Module peut être endommagé s'il n'est pas correctement monté dans l'onduleur.
• Vérifiez que le Quick Module ne présente pas de dommages extérieurs visibles
avant de procéder au montage.
• Installez le Quick Module avec précaution comme décrit ci-après.
