SMA RS485-Quick Module - Manuel (Page 28)

Montage SMA America, LLC
28 RS485-QM-IA-fra-IUS111610 Instructions d’installation
5.8 Fermeture du SMA DC-Disconnect et mise en service de
l'onduleur
1. Contrôlez le guidage des câbles pour vous assurer qu'aucun câble n'entrave l'étanchéité du
couvercle et que le couvercle n'exerce aucune pression sur les raccordements lorsqu'il est vissé.
2. Contrôlez tous les orifices de dégagement du SMA DC-Disconnect pour vous assurer de sa
résistance aux intempéries une fois fermé.

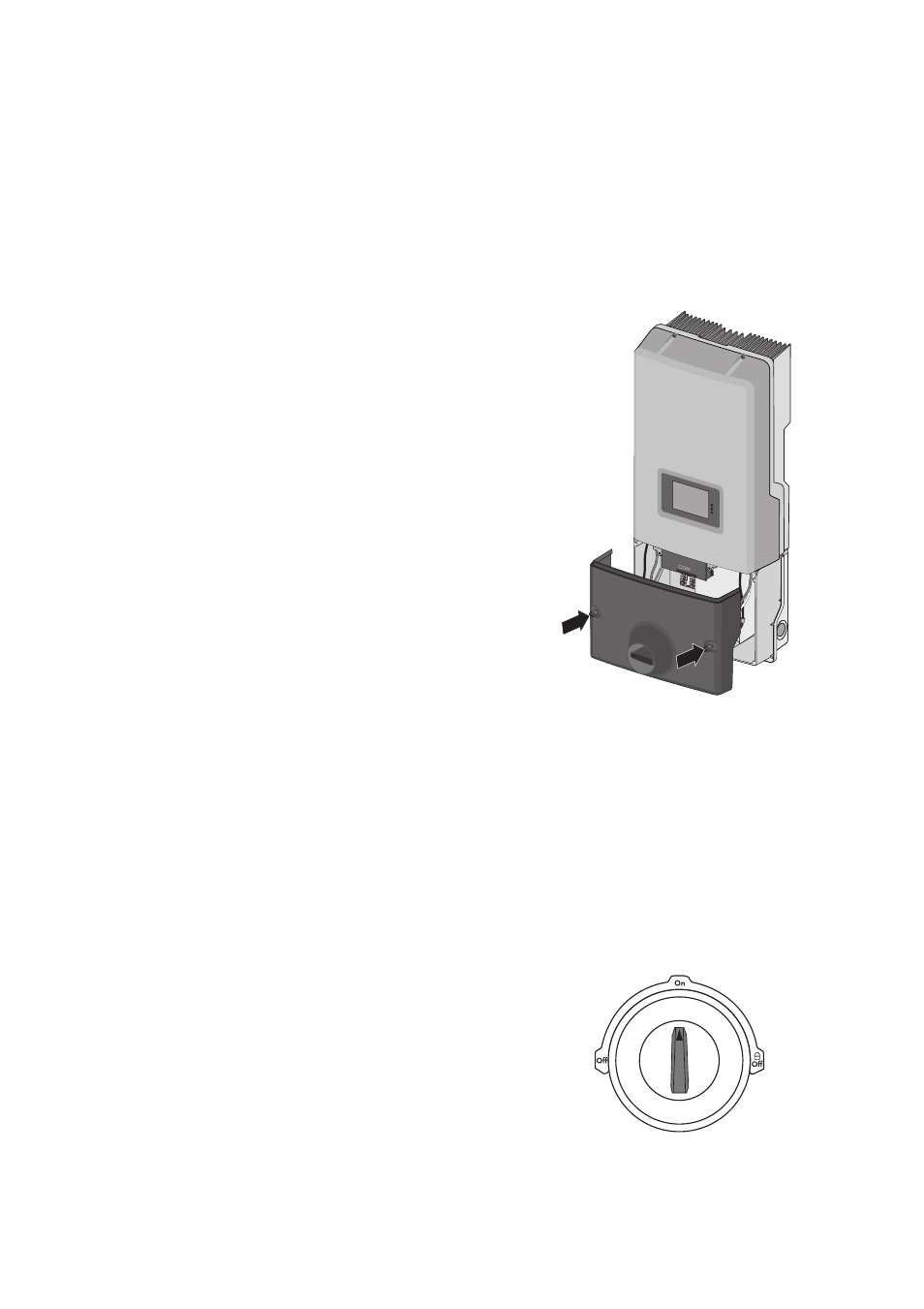

3. Placez le couvercle du SMA DC-Disconnect sur le
boîtier.
– Assurez-vous que la poignée du couvercle du
SMA DC-Disconnect s'enclenche dans
l'interrupteur du SMA DC‑Disconnect.
– Assurez-vous que le bord supérieur du
SMA DC-Disconnect est couvert par le bord
inférieur de l'onduleur.
– Assurez-vous que les deux orifices du couvercle
sont alignés précisément avec les deux trous
filetés du boîtier.
4. Insérez les deux vis du couvercle dans les trous
filetés du boîtier et serrez-les à la main. Les dents
des anneaux à bord d'arrêt doivent pointer vers le
bas.
Lorsque vous serrez, veillez à ne pas endommager
les têtes de vis.
N'utilisez pas d'outil électrique pour serrer les vis.
5. Assurez-vous que le couvercle est correctement positionné.
6. Serrez les vis sur le couvercle avec un couple de 53 in-lbs. (6 Nm).
Lorsque vous serrez, veillez à ne pas endommager les têtes de vis.
N'utilisez pas d'outil électrique pour serrer les vis.
☑ Le SMA DC-Disconnect est fermé.
7. Si le relais multifonction est raccordé : activez la tension d'alimentation du relais multifonction.
8. Tournez le sectionneur DC du SMA DC-Disconnect
en position « On ».
9. Activez le sectionneur AC.
☑ L'onduleur est en service. Lorsque la mise en service
est réussie, la DEL verte s’allume ou clignote.
