RS485-Quick Module SMA America, LLC
12 RS485-QM-IA-fra-IUS111610 Instructions d’installation

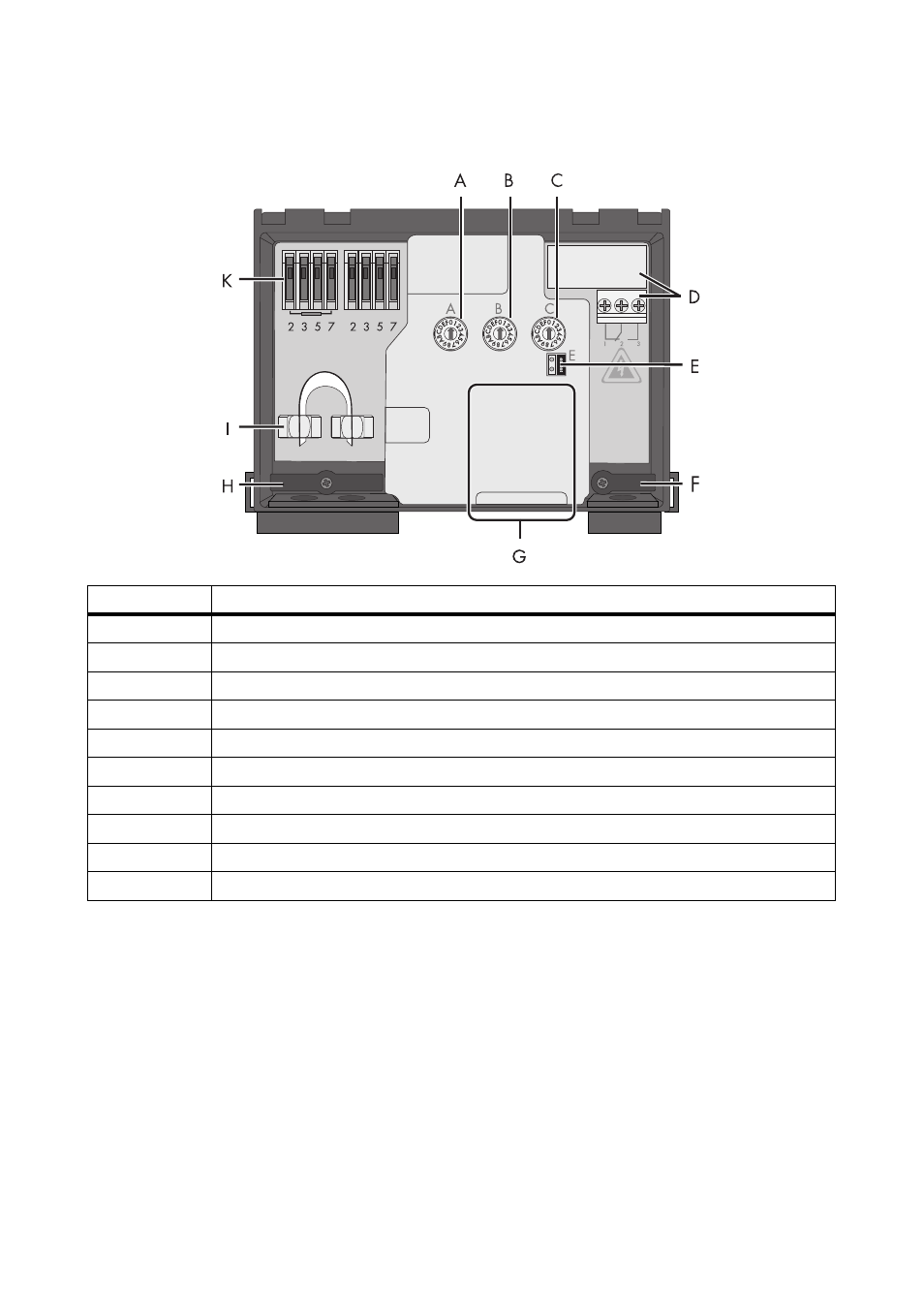

3.3 Vue intérieure du RS485-Quick Module
Objet Description
A Interrupteur rotatif pour le réglage du pays d'installation
B Interrupteur rotatif pour le réglage de la langue d'affichage
C Interrupteur rotatif pour le réglage de la communication Bluetooth
D Relais multifonction et borne de raccordement
E Port de cavalier pour le réglage de la langue en anglais
F Décharge de traction pour le câble du relais multifonction
G Port pour carte SD
H Décharge de traction pour le câble RS485
I Bornes de blindage avec 2 feuilles de cuivre autocollantes
K Borne à ressort avec résistance enfichée
