SMA America, LLC Montage
Instructions d’installation RS485-QM-IA-fra-IUS111610 25
12. Raccordez les conducteurs aux bornes du connecteur et notez leurs couleurs.
13. Fermez les bornes à ressort.

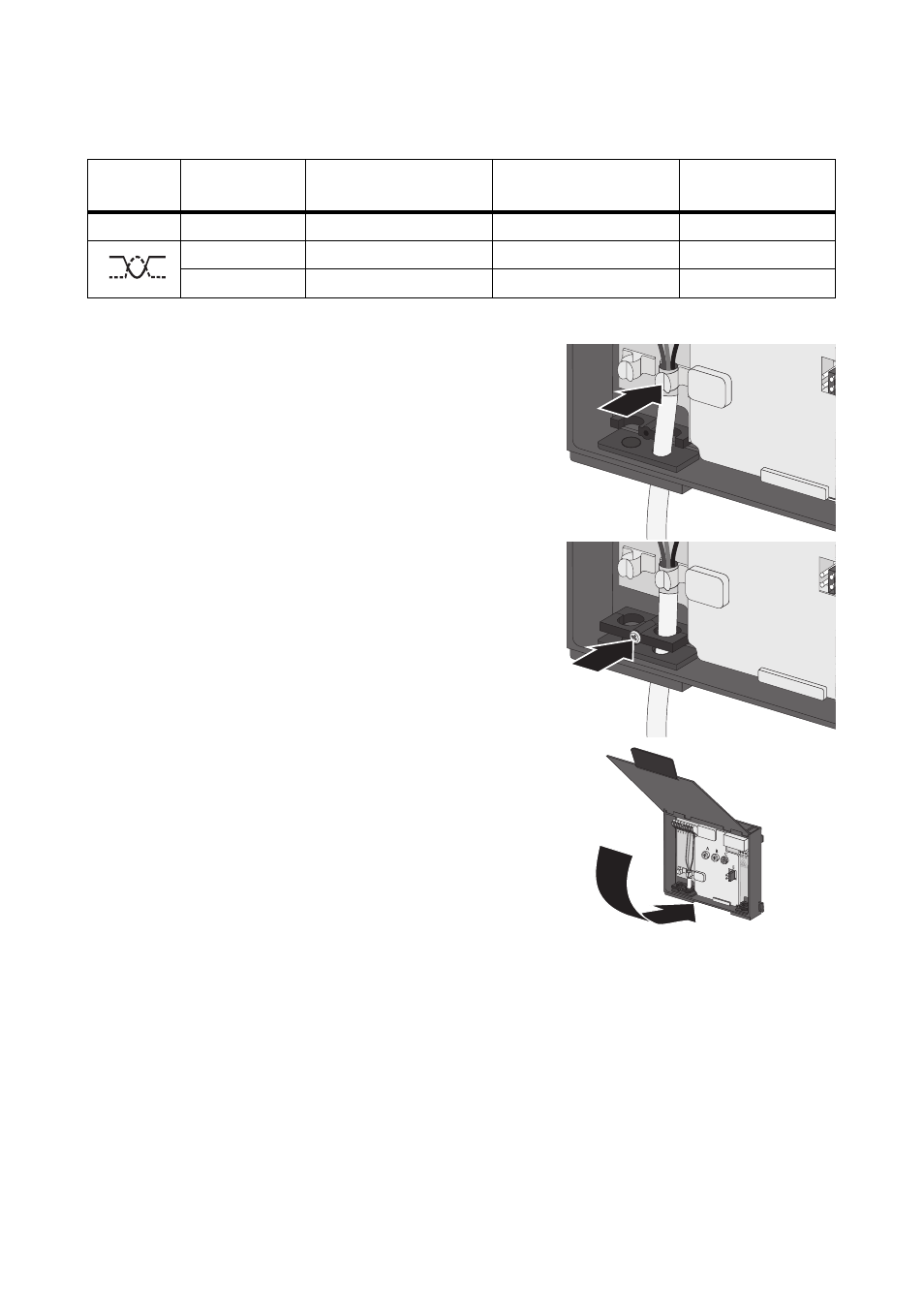

14. Enfoncez le câble avec blindage collé avec une
feuille de cuivre dans la borne de blindage.
15. Mettez le bornier en place.
16. Serrez la vis de la décharge traction au moyen d'un
tournevis cruciforme dans le sens horaire, avec un
couple de 13
1
⁄
4
in-lbs. (1.5 Nm).
17. Fermez le couvercle du RS485-Quick Module et
rabattez l'attache de manière à ce qu'elle
s'enclenche.
18. Raccordez l'autre extrémité du câble au bus RS485. Consultez le poster du principe de câblage
RS485 pour l'affectation des bornes et le câblage du système.
☑ Le RS485-Quick Module est raccordé au bus RS485.
Signal RS485-Quick Module Couleur du
conducteur
Bus RS485
GND 5 5
Data+ 2 2
Data- 7 7
