4.3 Configuration du RS485-Quick Module
4.3.1 Réglage du pays d'installation et de la langue à l'aide de
l'interrupteur rotatif
Configuration avant le montage du RS485-Quick Module
Si vous n'avez pas encore monté le RS485-Quick Module, procédez comme suit pour le réglage du
pays d'installation et de la langue :

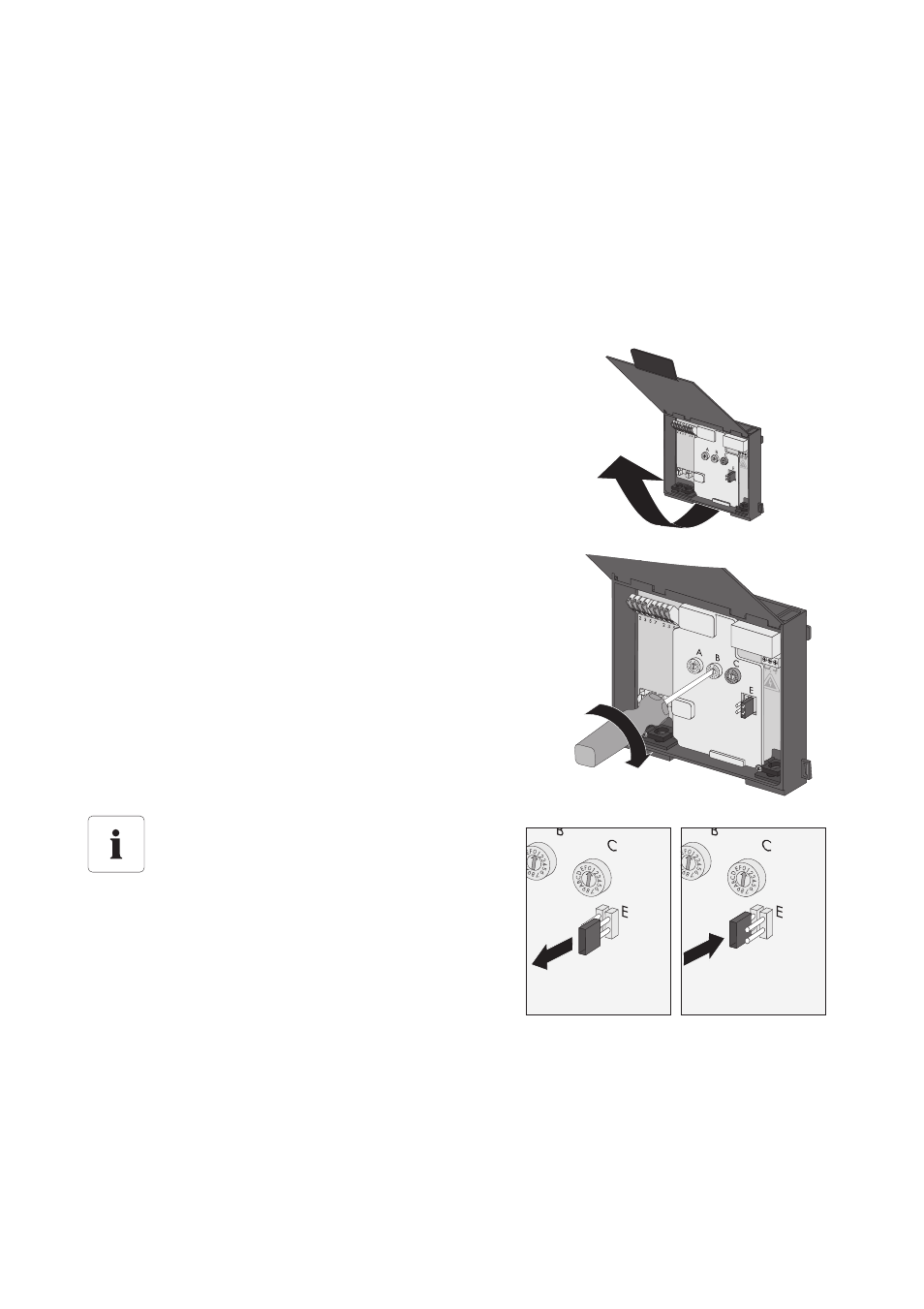

1. Ouvrez l'attache du RS485-Quick Module et
soulevez le couvercle jusqu'à ce qu'il s'enclenche.
2. Placez les flèches des deux interrupteurs rotatifs de
gauche (A et B) sur la position souhaitée à l'aide
d'un tournevis de
1
⁄
8
in. (2.5 mm) de large. La
signification des positions de l'interrupteur rotatif du
RS485-Quick Module est la même que pour le
Quick Module standard. Vous trouverez la
signification des positions de l'interrupteur rotatif
dans le guide d'installation de l'onduleur.
☑ Le pays d'installation et la langue sont réglés.
Cavalier pour le réglage de la langue en
anglais
Vous avez la possibilité de régler
temporairement la langue en anglais au
moyen d'un cavalier (par ex. pour les travaux
de maintenance).
• Retirez le cavalier des deux broches de
droite et enfichez-le sur les deux broches
de gauche.
Une fois les travaux de maintenance terminés :
• Retirez le cavalier des deux broches de gauche et enfichez-le sur les deux broches
de droite.
