SMA Technologie AG Vue d'ensemble
Instructions d’installation SB3300TL-11:SF2006 Page 9
3 Vue d'ensemble
3.1 Description de l’appareil
Le schéma ci-dessous représente les diverses composantes et plages de
raccordement du Sunny Boy 3300TL ouvert :

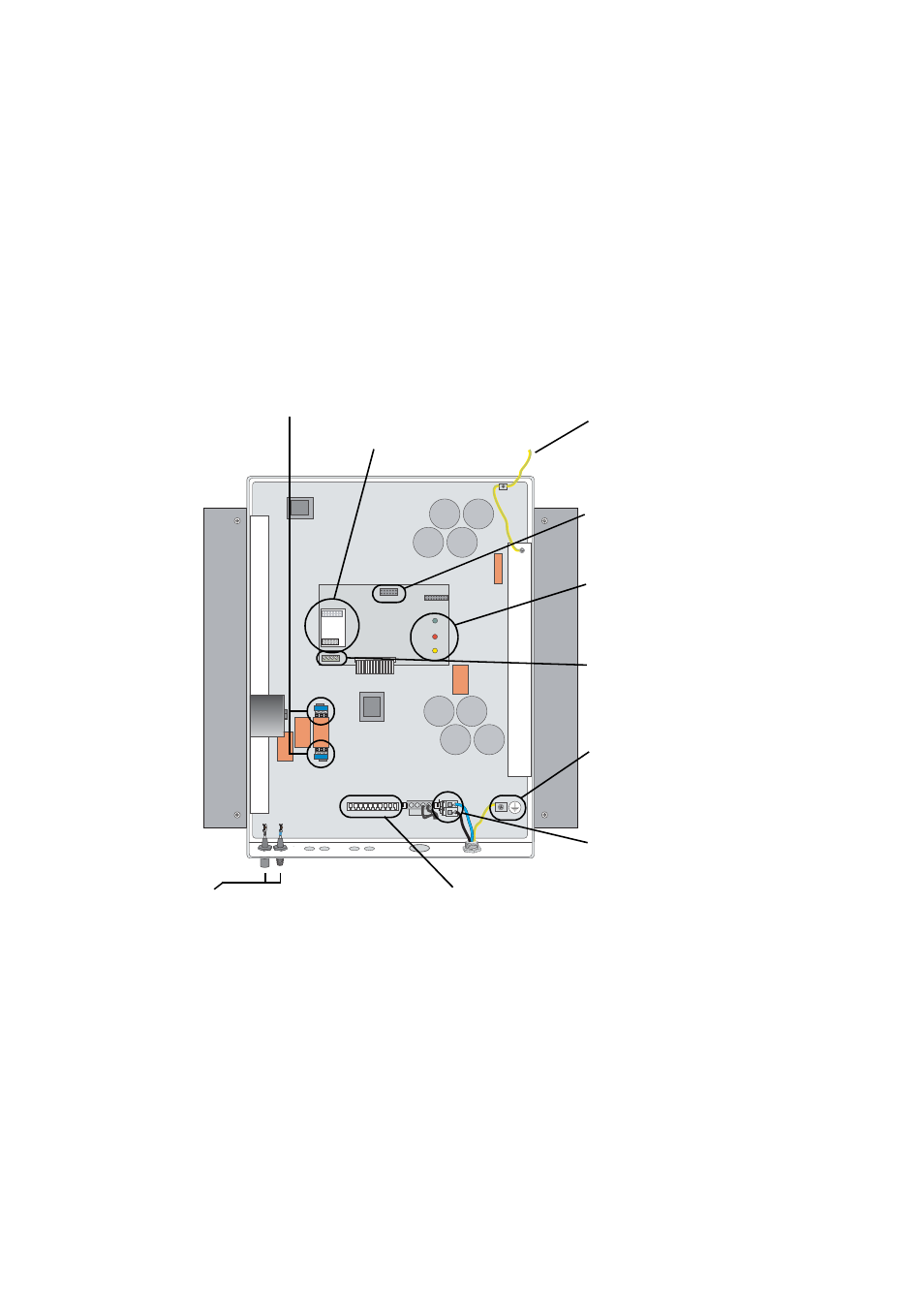

Figure 3.1: Vue de l'intérieur du Sunny Boy 3300TL
Varistors
Page 33
Emplacement du module de
communication (RS232, RS485,
émetteur de signaux PLC, radio)
Page 27 Câble de mise à la
terre PE
pour couvercle
Emplacement de
l’unité d'affichage
(Sunny Display)
LEDs d'affichage
de l'état de service
Raccordement de
communication
Point de
raccordement
pour PE
Bornes de
raccordement (AC)
Page 19
Slot pour élément de puissance PLC
(nécessaire pour la communication par
ligne de réseau) Fiche d'entrée PV
(DC) Page 21
