SMA Technologie AG Installation
Instructions d’installation SB3300TL-11:SF2006 Page 21

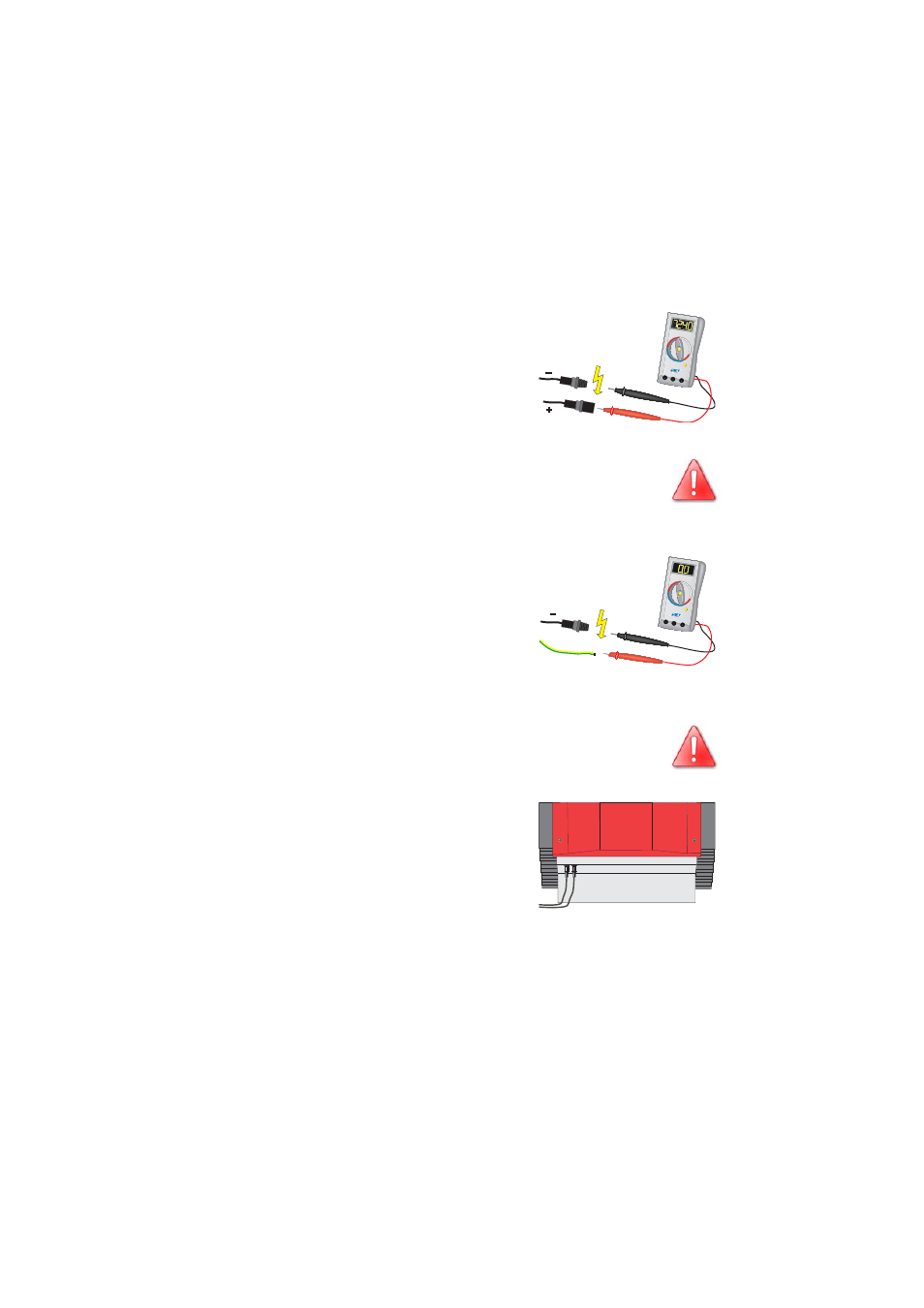

Raccordement string PV (DC)
Pour le raccordement de l'entrée, procédez comme suit :
1. Vérifiez si les raccords du générateur PV ont la
polarité correcte et observent la tension string
maximale de 750 V (DC), voir aussi le chapitre
4.2 « Conditions préalables pour le générateur
PV » (Page 13).
Attention ! Présence éventuelle de tensions dangereuses !
2. Mesurez la tension continue entre le connecteur
à fiche DC du string et le potentiel de la terre.
3. Si la tension mesurée est constante et que la
somme correspond approximativement à la
tension de marche à vide du string, cela signifie
qu'il existe une perte à la terre dans ce string,
dont la position approximative peut être
déterminée par les rapports des tensions entre
elles.
Ne connectez le string au Sunny Boy 3300TL qu'après avoir
éliminé la perte à la terre dans le générateur PV !
4. Raccordez le string en parfait état du générateur
PV.
Lors du raccordement du string, les
pôles positif et négatif doivent
impérativement être montés au bon
raccordement.
