Configuration d'un disjoncteur de protection de circuit
Instructions d’installation
SB3300TL-11:SF2006
Page 37
9 Configuration d'un disjoncteur de protection
de circuit
Soit une installation PV avec 9 onduleurs Sunny Boy 3300TL et trois onduleurs par
phase.
Données techniques nécessaires des onduleurs utilisés :
• Courant de sortie maximal = 16 A
• Ampérage maximal autorisé du fusible de l'onduleur = 25 A
Le choix de la ligne, le type de pose et les températures ambiantes ainsi que d'autres
conditions limitent l'ampérage maximal du fusible de la ligne.
• Dans notre exemple, nous supposons que la ligne choisie (4 mm²) peut, pour ce
type de pose, supporter encore un courant nominal de 25,2 A.
Sélection des disjoncteurs de protection du circuit :
• Le courant nominal maximal possible de la ligne utilisée ainsi que l'ampérage
maximal possible du fusible de l'onduleur limitent le courant nominal maximal
possible des disjoncteurs de protection du circuit.
• Dans notre exemple, 25 A sont possibles.
Néanmoins, les disjoncteurs de protection du circuit doivent en outre être contrôlés
quant à l'aspect thermique.

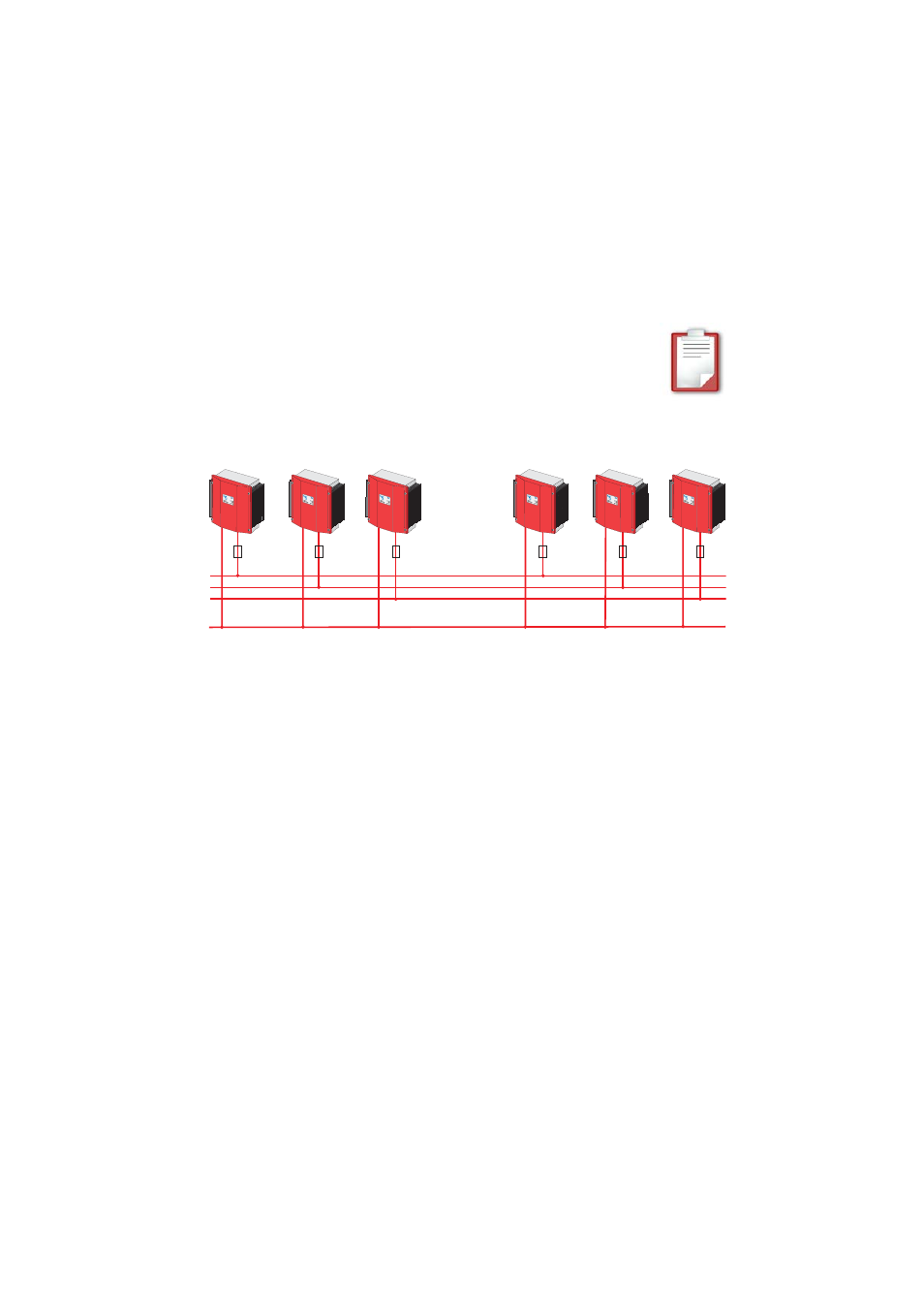

Exemple de configuration thermique d'un disjoncteur de protection du
circuit sur une installation photovoltaïque autonome génératrice de
courant pour l'exploitation réseau en parallèle.
L1
L2
L3
N
A
rt
.-N
r.:
8
6
-0
0
A
rt
.-N
r.:
8
6
-0
0
A
rt
.-N
r.:
8
6
-0
0
A
rt
.-N
r.:
8
6
-0
0
A
rt
.-N
r.:
8
6
-0
0
A
rt
.-N
r.:
8
6
-0
0
...
