SMA Technologie AG Remplacement des varistors
Instructions d’installation SB3300TL-11:SF2006 Page 35

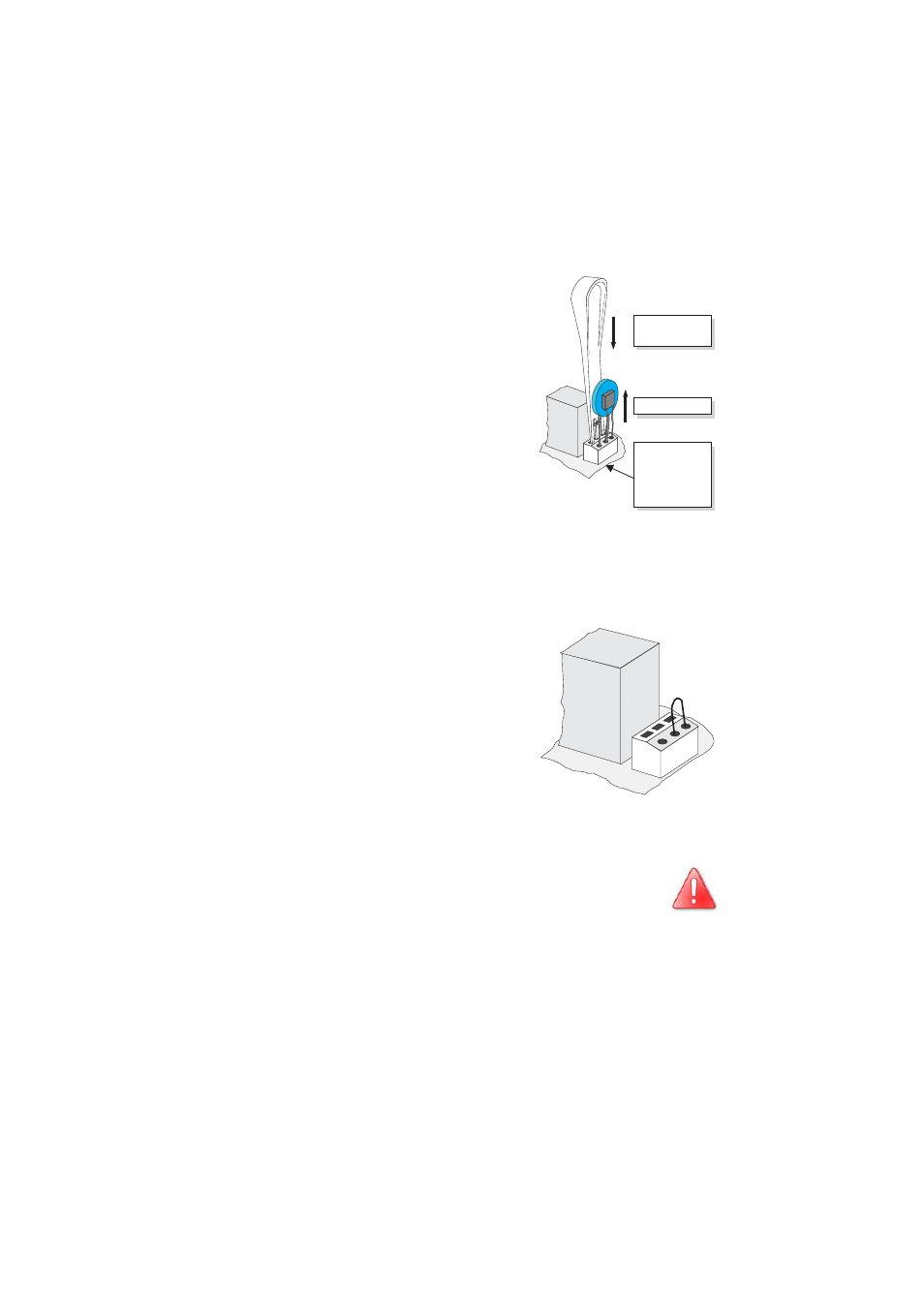

8. Remplacez le varistor concerné par un nouveau
de la manière décrite dans le schéma ci-contre.
Veillez à la bonne orientation du varistor !
Contactez SMA si vous n'avez pas reçu d'outils
spéciaux pour le maniement des bornes (ces
outils sont normalement fournis avec les varistors
de remplacement). Toutefois, les contacts des
bornes peuvent également être retirés
provisoirement un par un au moyen d'un
tournevis approprié. Etant donné que la
défaillance d'un varistor est due en général à des
circonstances qui touchent tous les varistors de la
même manière (température, vieillissement,
surtensions induites), il est vivement recommandé
de ne pas remplacer seulement le varistor
défectueux, mais tous les deux. Les varistors sont
spécialement conçus pour une utilisation dans le
Sunny Boy 3300TL et ne sont pas disponibles
dans le commerce. Ils doivent être commandés
directement auprès de SMA Technologie AG
(référence SMA : « SWR-TV7 »).
9. Si aucun varistor de remplacement n'est
disponible sur place, le Sunny Boy 3300TL peut
aussi fonctionner temporairement sans varistors.
Pour ce faire, retirez les varistors défectueux et à
la place équipez les bornes d'un cavalier entre
les bornes 2 et 3.
Un varistor défectueux peut
temporairement être remplacé par un
cavalier.
L'entrée ainsi modifiée n'est plus protégée contre les
surtensions ! Veiller à l'équiper le plus vite possible avec des
varistors. Le Sunny Boy 3300TL ne devrait pas fonctionner
sans varistors sur des installations présentant un risque élevé
de surtensions !
L'outil d'extraction
permet de libérer
la borne.
Le fil avec la
petite boucle
(encoche) doit
être inséré dans
la borne 1 lors du
montage du
nouveau varistor.
Retirer le varistor
1
2
3
1 2 3
