Montage du Piggy-Back radio dans l'onduleur SMA Technologie AG
Page 30 SBeam-12:NF1606 Guide d'utilisation

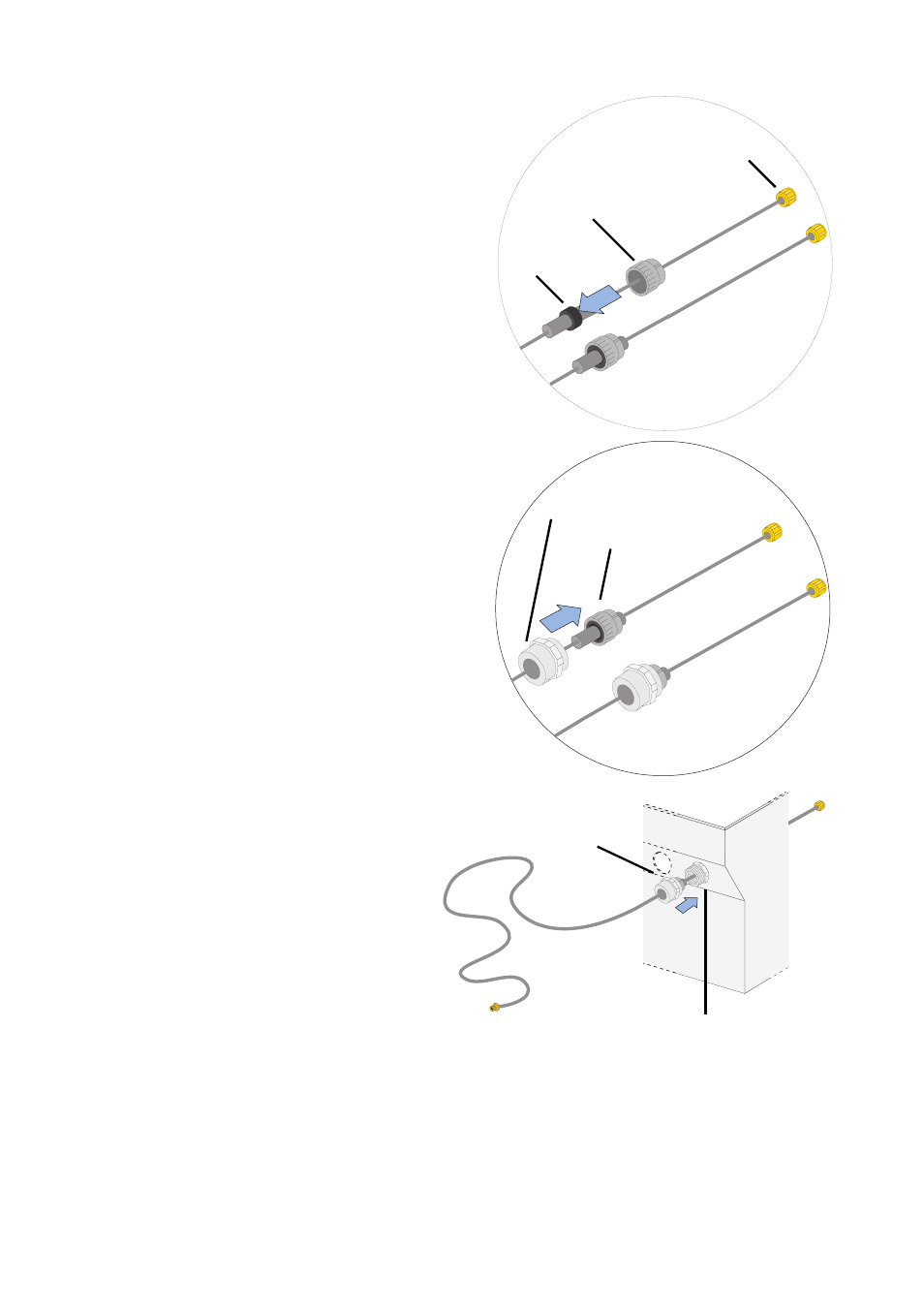

7. Prenez le câble de rallonge de
l'antenne et placez la bague
d'étanchéité sur la bague en
caoutchouc comme illustré ci-contre.
Veillez à ce que la bague en
caoutchouc soit placée au centre de la
partie plus épaisse du câble.
8. Placez le manchon fileté sur la bague
d'étanchéité comme illustré ci-contre.
9. Insérez le bout du câble avec
filetage intérieur à travers
l'orifice du raccord à vis PG sur
le boîtier de l'onduleur.
10. Placez le manchon fileté avec la
bague d'étanchéité avec un
léger mouvement rotatif dans le
raccord à vis PG jusqu'à ce que
le butoir de la bague
d'étanchéité s'enclenche dans les
encoches.
11. Vissez le manchon fileté au raccord à vis PG sur le boîtier de l'onduleur.
12. Vissez le bout du câble d'antenne dans l'onduleur au raccordement d'antenne
du Piggy-Back radio.
Bague en
Bague
Bout de l'antenne
avec filetage intérieur
d’étanchéité
caoutchouc
Manchon fileté
Bague d’étanchéité
Raccord à vis PG
Manchon fileté
avec bague d'étanchéité
