SMA Technologie AG Montage du Piggy-Back radio dans l'onduleur
Guide d'utilisation SBeam-12:NF1606 Page 29

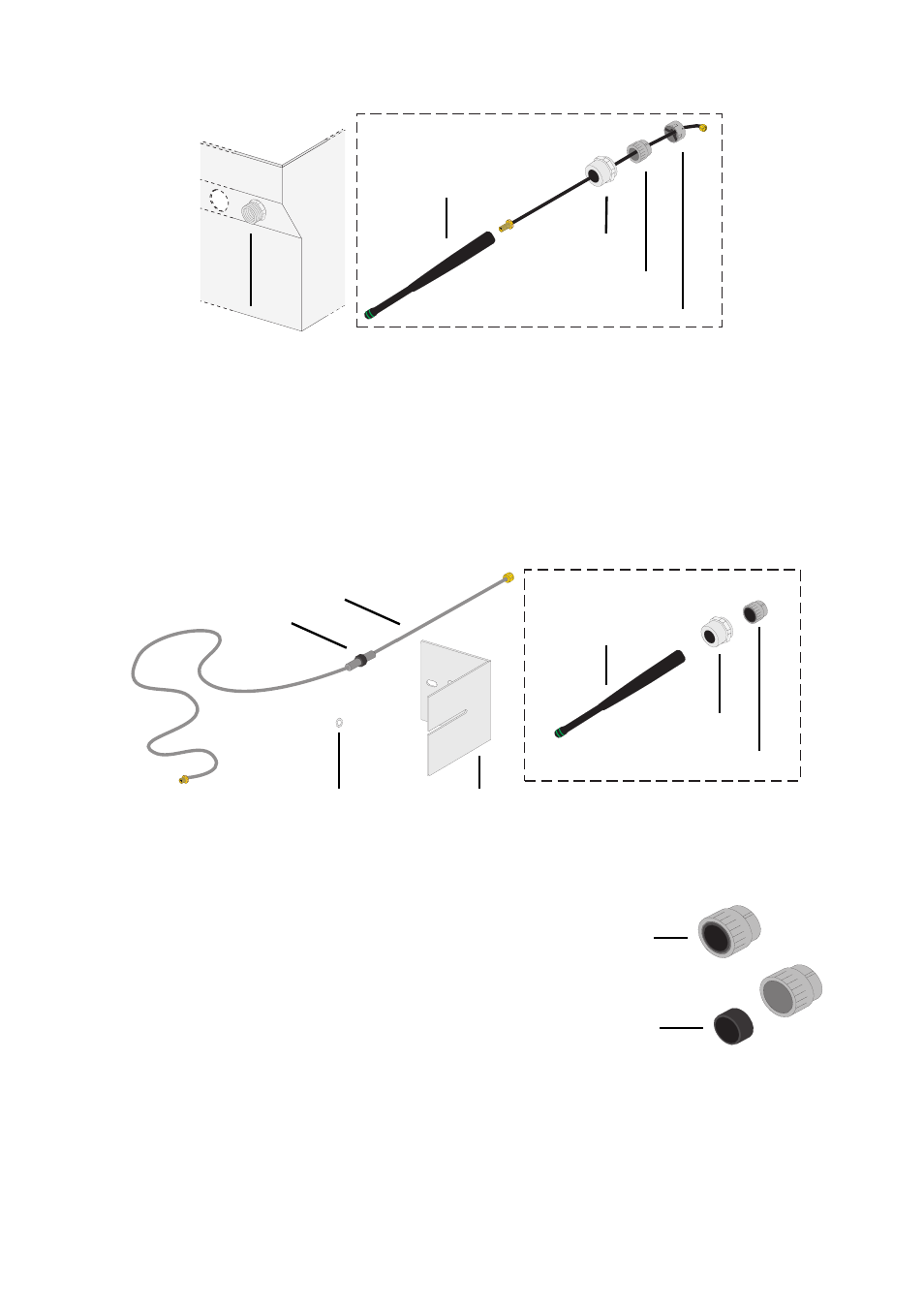

5. Dévissez la pointe de l'antenne et retirez le manchon fileté et la bague
d'étanchéité du câble d'antenne. Le câble d'antenne et le contact d'antenne ne
sont plus nécessaires.
Monter le câble de rallonge pour l'antenne.
Les pièces présentées dans l'illustration sont nécessaires pour monter l'antenne
externe.
Montez les pièces de l'ancienne antenne représentées dans le cadre en pointillés
(voir illustration ci-dessus) sur le câble de l'antenne externe.
6.
Retirez le caoutchouc de la bague
d'étanchéité.
Contact d'antenne
Bague d’étanchéité
Manchon fileté
Pointe d'antenne
Raccord à vis PG
Manchon fileté
Bague d’étanchéité
Equerre d'antenne Rondelle
Bague en caoutchouc
Câble de rallonge pour antenne
Pointe d'antenne
Bague d’étanchéité
Caoutchouc
